12 MOD-Funktionen
12.13 V
e
rf
ahrber
eic
h
s-Begr
enzung
en eing
eben, Nullpunkt-Anz
eig
e

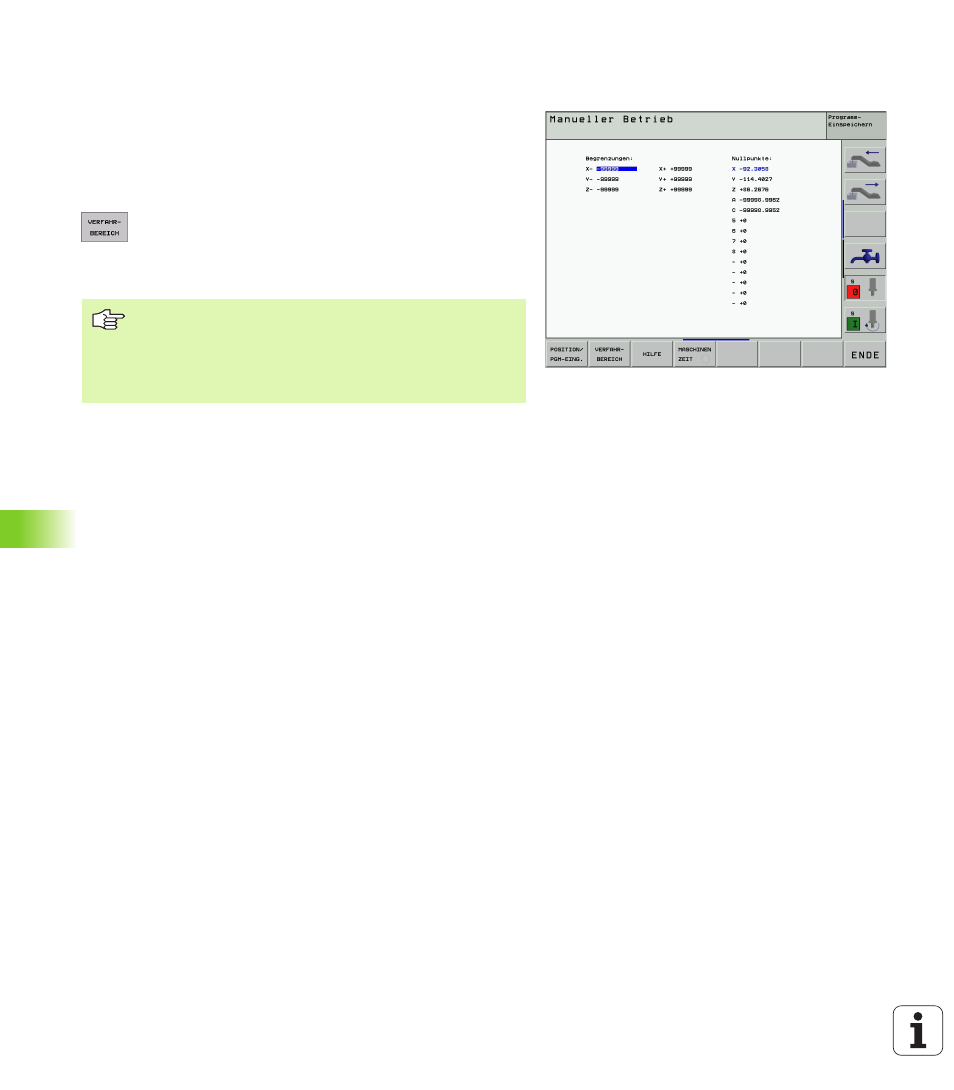

Maximalen Verfahrbereich ermitteln und
eingeben
U
U
U
U
Positions-Anzeige REF anwählen
U
U
U
U
Gewünschte positive und negative End-Positionen der X-, Y- und Z-
Achse anfahren
U
U
U
U
Werte mit Vorzeichen notieren
U
U
U
U
MOD-Funktionen wählen: Taste MOD drücken
U
U
U
U
Verfahrbereichs-Begrenzung eingeben: Softkey VER-
FAHRBEREICH drücken. Notierte Werte für die Ach-
sen als Begrenzungen eingeben
U
U
U
U
MOD-Funktion verlassen: Softkey ENDE drücken
Nullpunkt-Anzeige
Die im Bildschirm links unten angezeigten Werte sind die manuell
gesetzten Bezugspunkte bezogen auf den Maschinen-Nullpunkt. Sie
können im Bildschirm-Menü nicht verändert werden.
Werkzeug-Radiuskorrekturen werden bei Verfahrbereichs-
Begrenzungen nicht berücksichtigt.
Verfahrbereichs-Begrenzungen und Software-Endschalter
werden berücksichtigt, nachdem die Referenz-Punkte
überfahren sind.
