NULLPUNKT-Verschiebung mit Nullpunkt-
Tabellen (Zyklus G53)
Anwendung

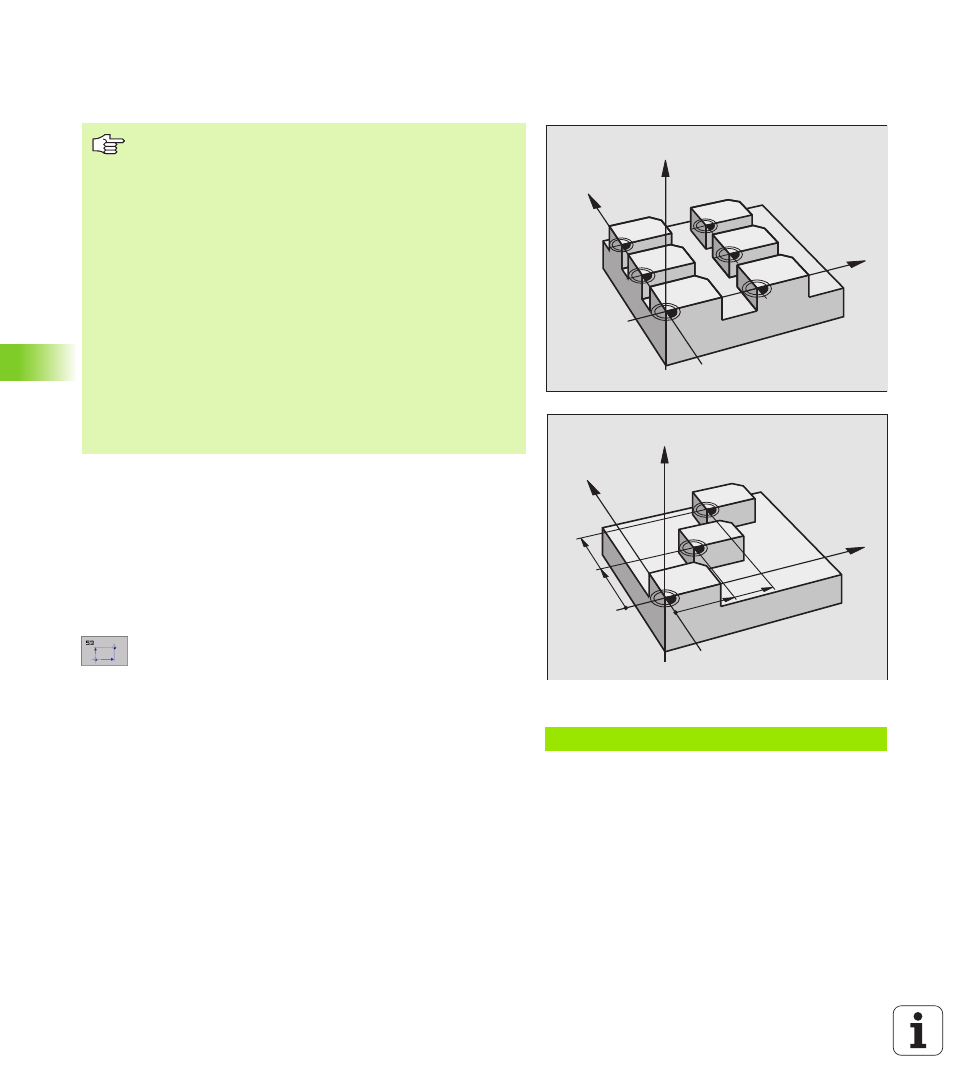

Nullpunkt-Tabellen setzen Sie z.B. ein bei
n häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
n häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
U U U U Verschiebung: Tabellenzeile? P01: Nummer des
Nullpunktes aus der Nullpunkt-Tabelle oder einen Q-
Parameter eingeben; Wenn Sie einen Q-Parameter
eingeben, dann aktiviert die TNC die Nullpunkt-Num-
mer, die im Q-Parameter steht
Rücksetzen
n Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen
n Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen
Beispiel: NC-Sätze
N72 G53 P01 12 *
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel-
len einsetzen, dann verwenden Sie die Funktion Select
Table, um die gewünschte Nullpunkt-Tabelle vom NC-Pro-
gramm aus zu aktivieren.
Wenn Sie ohne den Select Table-Satz %:TAB: arbeiten,
müssen Sie die gewünschte Nullpunkt-Tabelle vor dem
Programm-Test oder dem Programm-Lauf aktivieren (gilt
auch für die Programmier-Grafik):
n
Gewünschte Tabelle für Programm-Test in der
Betriebsart Programm-Test über die Datei-Verwaltung
wählen: Tabelle erhält den Status S
n
Gewünschte Tabelle für den Programmlauf in einer
Programmlauf-Betriebsart über die Datei-Verwaltung
wählen: Tabelle erhält den Status M
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind aus-
schließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen
