8 Programmieren: Zyklen
8.4 Zyklen zum F
räsen v
on T
a
sc
hen, Zapf
en und Nut
e
n

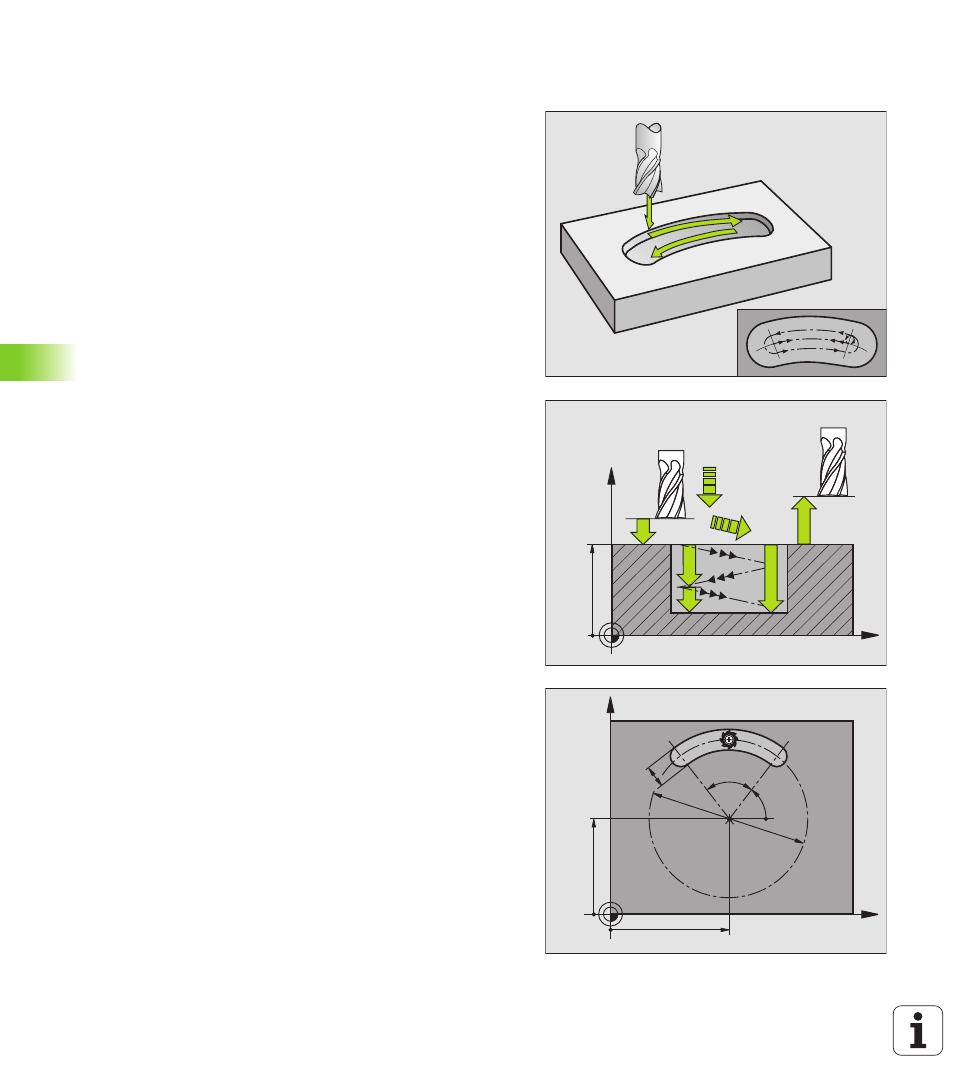

RUNDE NUT (Langloch) mit pendelndem
Eintauchen (Zyklus G211)
Schruppen
1
Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse
auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des
rechten Kreises. Von dort aus positioniert die TNC das Werkzeug
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2
Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück-
Oberfläche; von dort aus fährt der Fräser – schräg ins Material ein-
tauchend – zum anderen Ende der Nut
3
Anschließend fährt das Werkzeug wieder schräg eintauchend
zurück zum Startpunkt; dieser Vorgang (2 bis 3) wiederholt sich, bis
die programmierte Frästiefe erreicht ist
4
Auf der Frästiefe fährt die TNC das Werkzeug zum Planfräsen ans
andere Ende der Nut
Schlichten
5
Von der Mitte der Nut fährt die TNC das Werkzeug tangential an
die Fertigkontur; danach schlichtet die TNC die Kontur im Gleich-
lauf (bei M3), wenn eingegeben auch in mehreren Zustellungen.
Der Startpunkt für den Schlichtvorgang liegt im Zentrum des rech-
ten Kreises.
6
Am Konturende fährt das Werkzeug tangential von der Kontur weg
7
Abschließend fährt das Werkzeug im Eilgang auf den Sicherheits-
Abstand zurück und – falls eingegeben – auf den 2. Sicherheits-
Abstand
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
