354 8 Programmieren: Zyklen
8.1
0
Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

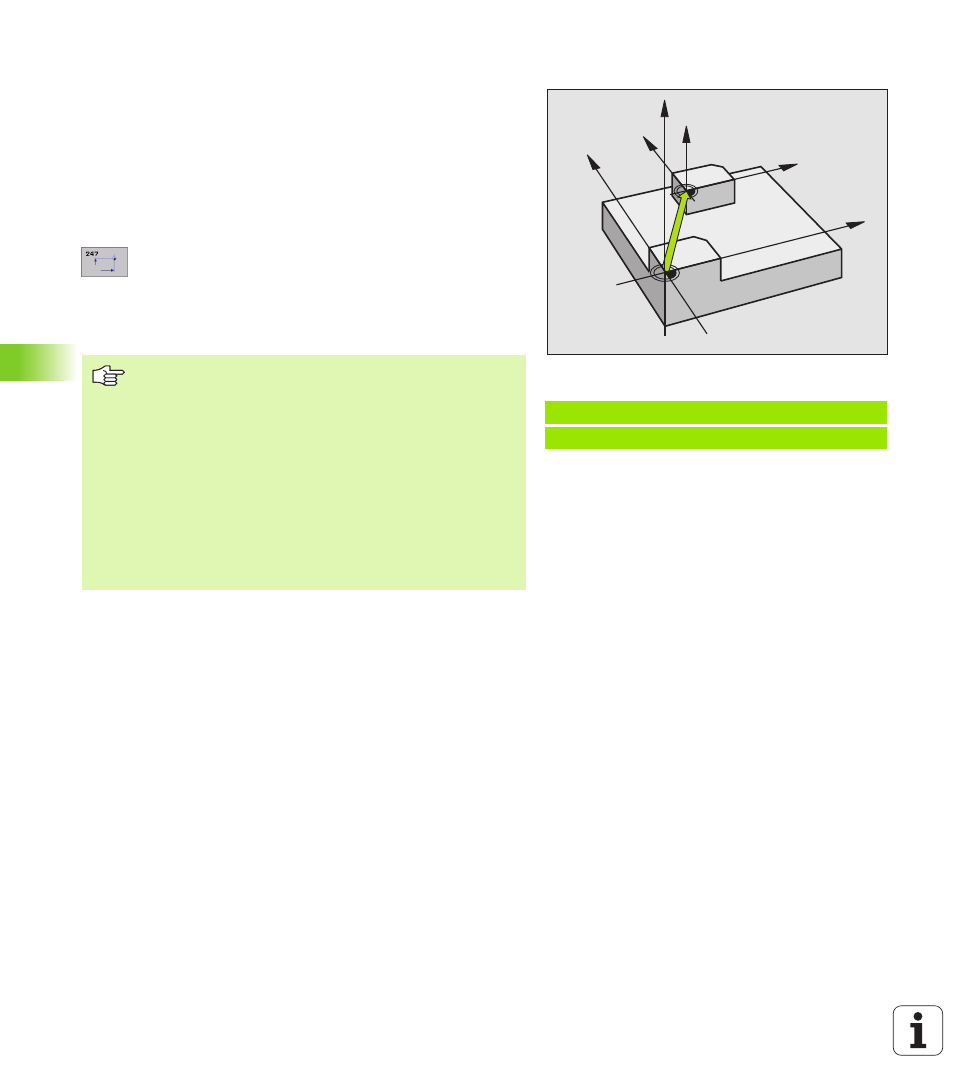

BEZUGSPUNKT SETZEN (Zyklus G247)
Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in einer
Nullpunkt-Tabelle definierten Nullpunkt als neuen Bezugspunkt akti-
vieren.
Wirkung
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Bezugspunkt. Das Setzen von
Bezugspunkten bei Drehachsen ist auch erlaubt.
U U U U Nummer für Bezugspunkt? : Nummer des Bezugspunk-
tes in der Nullpunkt-Tabelle angeben
Rücksetzen
Den zuletzt in der Betriebsart Manuell gesetzten Bezugspunkt aktivie-
ren Sie wieder durch Eingabe der Zusatz-Funktion M104.
Beispiel: NC-Satz
N13 G247 BEZUGSPUNKT SETZEN
Q339=4 ;BEZUGSPUNKT-NUMMER
Z
Z
X
X
Y
Y
Die TNC setzt den Bezugspunkt nur in den Achsen, die in
der Nullpunkt-Tabelle aktiv sind. Eine an der TNC nicht vor-
handene, aber als Spalte in der Nullpunkt-Tabelle
eingeblendete Achse erzeugt eine Fehlermeldung.
Zyklus G247 interpretiert die in der Nullpunkt-Tabelle
gespeicherten Werte immer als Koordinaten, die sich auf
den Maschinen-Nullpunkt beziehen. Der Maschinen-Para-
meter 7475 hat darauf keinen Einfluss.
Wenn Sie Zyklus G247 verwenden, können Sie nicht mit
der Funktion Satzvorlauf in ein Programm einsteigen.
In der Betriebsart PGM-Test ist Zyklus G247 nicht
wirksam.
