.4 Stat
us-Anz
eig
en
Positionen und Koordinaten
Informationen zu den Werkzeugen
Koordinaten-Umrechnungen
Siehe „Zyklen zur Koordinaten-Umrechnung” auf Seite 348.
2
4
1
3

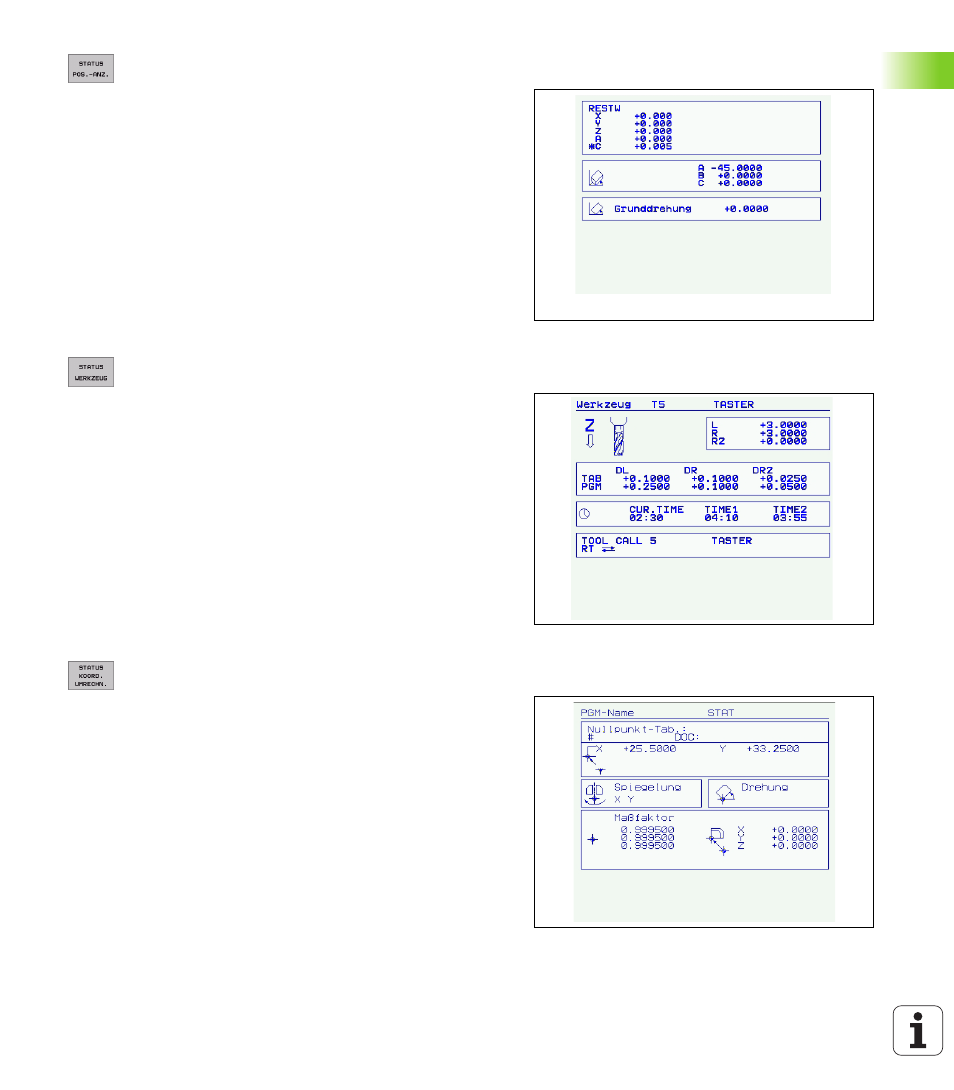

1 Positionsanzeige
2 Art der Positionsanzeige, z. B. Ist-Position
3 Schwenkwinkel für die Bearbeitungsebene
4 Winkel der Grunddrehung
3 2
5
1
4
6
1 n Anzeige T: Werkzeug-Nummer und -Name
n Anzeige RT: Nummer und Name eines Schwester-Werkzeugs
2 Werkzeugachse
3 Werkzeug-Länge und -Radien
4 Aufmaße (Delta-Werte) aus dem TOOL CALL (PGM) und der
Werkzeug-Tabelle (TAB)
5 Standzeit, maximale Standzeit (TIME 1) und maximale Standzeit
bei TOOL CALL (TIME 2)
6 Anzeige des aktiven Werkzeugs und des (nächsten) Schwester-
Werkzeugs
5 6
4
1
2
3
1 Hauptprogramm-Name
2 Aktive Nullpunkt-Verschiebung (Zyklus 7)
3 Aktiver Drehwinkel (Zyklus 10)
4 Gespiegelte Achsen (Zyklus 8)
5 Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26)
6 Mittelpunkt der zentrischen Streckung
