312 8 Programmieren: Zyklen
8.7 SL
-Zyklen Gr
uppe II
VORBOHREN (Zyklus G121)
Zyklus-Ablauf
Wie Zyklus G83 Tiefbohren, siehe „Zyklen zum Bohren, Gewindeboh-
ren und Gewindefräsen”, Seite 222.
Einsatz

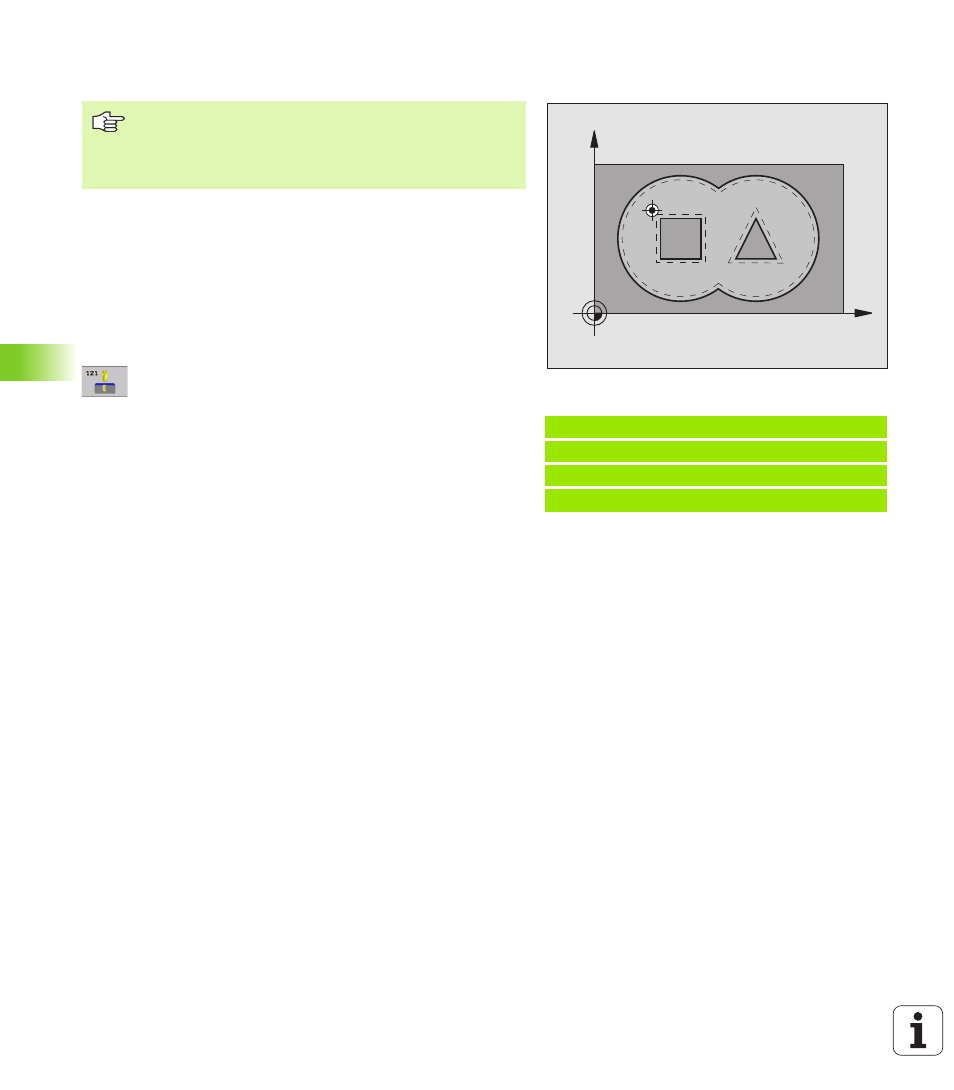

Zyklus G121 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlichtaufmaß Seite und das Schlichtaufmaß Tiefe, sowie den
Radius des Ausräum-Werkzeugs. Die Einstichpunkte sind gleichzeitig
die Startpunkte fürs Räumen.
U U U U Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird (Vorzeichen bei
negativer Arbeitsrichtung „–“)
U U U U Vorschub Tiefenzustellung Q11: Bohrvorschub in
mm/min
U U U U Ausräum-Werkzeug Nummer Q13: Werkzeug-Nummer
des Ausräum-Werkzeugs
Beispiel: NC-Sätze
N58 G121 VORBOHREN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q13=1 ;AUSRAEUM-WERKZEUG
X
Y
Die TNC berücksichtigt einen im T-Satz programmierten
Deltawert DR nicht zur Berechnung der Einstichpunkte.
An Engstellen kann die TNC ggf. nicht mit einem Werk-
zeug vorbohren das größer ist als das Schruppwerkzeug.
