3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
8

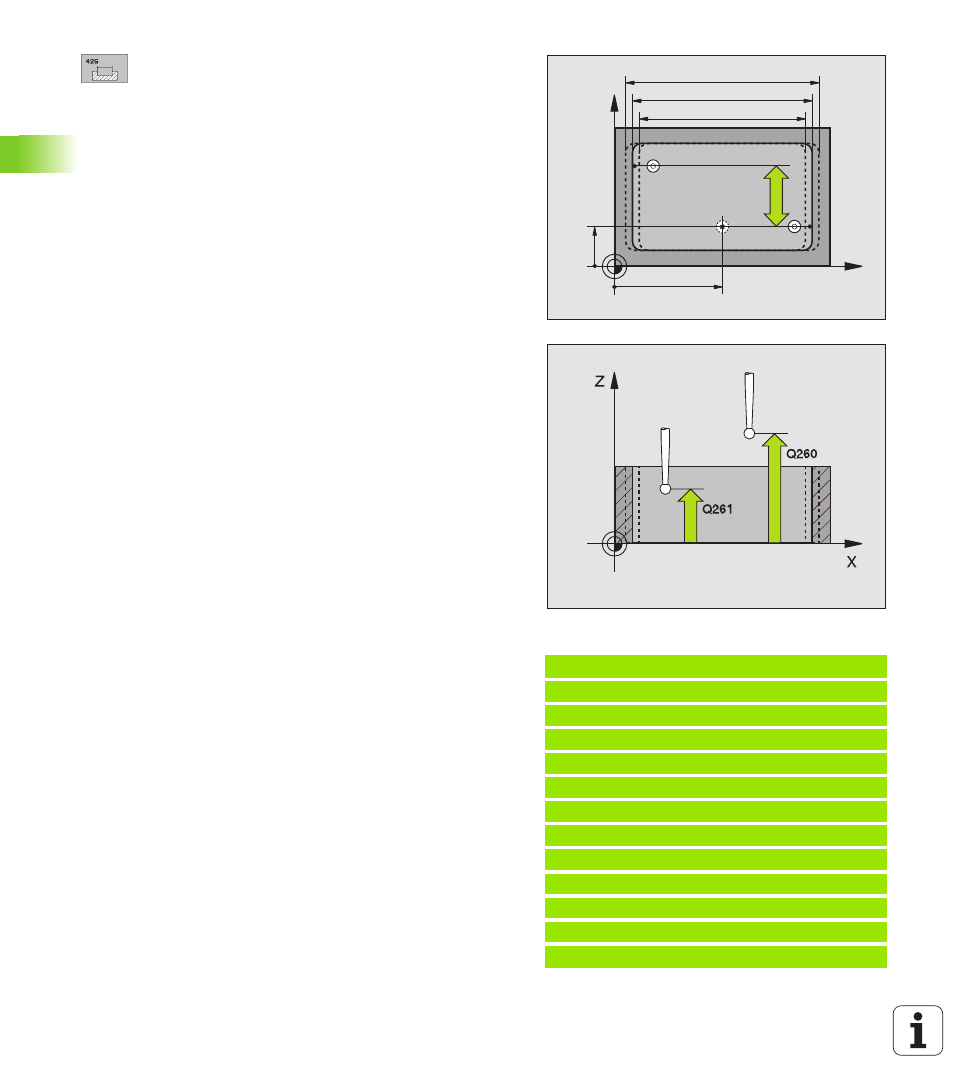

Startpunkt 1. Achse
Q328 (absolut): Startpunkt des
Antastvorgangs in der Hauptachse der Bearbeitungs-
ebene
8
Startpunkt 2. Achse
Q329 (absolut): Startpunkt des
Antastvorgangs in der Nebenachse der Bearbeitungs-
ebene
8
Versatz für 2. Messung
Q310 (inkremental): Wert,
um den das Tastsystem vor der zweiten Messung
versetzt wird. Wenn Sie 0 eingeben, versetzt die TNC
das Tastsystem nicht
8
Messachse
Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1:Hauptachse = Messachse
2:Nebenachse = Messachse
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann
8
Soll-Länge
Q311: Sollwert der zu messenden Länge
8
Größtmaß
Q288: Größte erlaubte Länge
8
Kleinstmaß
Q289: Kleinste erlaubte Länge
8
Messprotokoll
Q281: Festlegen, ob die TNC ein Mes-
sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die Proto-
kolldatei TCHPR425.TXT standardmäßig in dem Ver-
zeichnis ab, in dem auch Ihr Messprogramm gespei-
chert ist
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen
8
PGM-Stop bei Toleranzfehler
Q309: Festlegen, ob
die TNC bei Toleranz-Überschreitungen den Pro-
grammlauf unterbrechen und eine Fehlermeldung
ausgeben soll:
0: Programmlauf nicht unterbrechen, keine Fehler-
meldung ausgeben
1: Programmlauf unterbrechen, Fehlermeldung aus-
geben
8
Werkzeug-Nummer für Überwachung
Q330: Festlegen,
ob die TNC eine Werkzeug-Überwachung durchfüh-
ren soll (siehe „Werkzeug-Überwachung" auf Seite
100):
0: Überwachung nicht aktiv
>0: Werkzeug-Nummer in der Werkzeug-Tabelle
TOOL.T
Beispiel: NC-Sätze
5 TCH PRONE 425 MESSEN BREITE INNEN
Q328=+75
;STARTPUNKT 1. ACHSE
Q329=-12.5
;STARTPUNKT 2. ACHSE
Q310=+0
;VERSATZ 2. MESSUNG
Q272=1
;MESSACHSE
Q261=-5
;MESSHOEHE
Q260=+10
;SICHERE HOEHE
Q311=25
;SOLL-LAENGE
Q288=25.05
;GROESSTMASS
Q289=25
;KLEINSTMASS
Q281=1
;MESSPROTOKOLL
Q309=0
;PGM-STOP BEI FEHLER
Q330=0
;WERKZEUG-NUMMER
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
