16 1 Einführung
1
.1 Allg
emeines zu den T
a
stsyst
em-Zyklen
1.1 Allgemeines zu den
Tastsystem-Zyklen
Funktionsweise

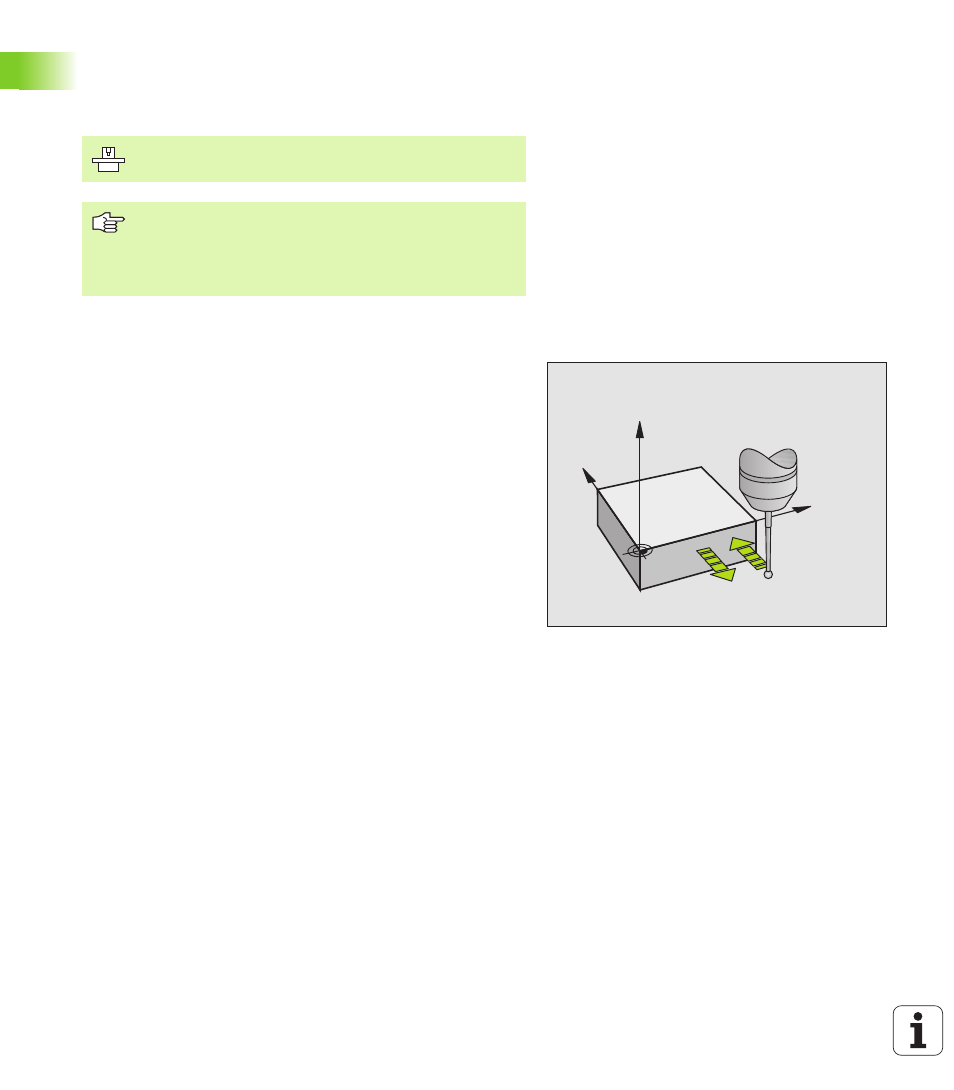

Wenn die TNC einen Tastsystem-Zyklus abarbeitet, fährt das 3D-Tast-
system achsparallel auf das Werkstück zu (auch bei aktiver Grunddre-
hung und bei geschwenkter Bearbeitungsebene). Der Maschinenher-
steller legt den Antast-Vorschub in einem Maschinen-Parameter fest
(siehe „Bevor Sie mit Tastsystem-Zyklen arbeiten“ weiter hinten in
diesem Kapitel).
Wenn der Taststift das Werkstück berührt,
„ sendet das 3D-Tastsystem ein Signal an die TNC: Die Koordinaten
der angetasteten Position werden gespeichert
„ stoppt das 3D-Tastsystem und
„ fährt im Eilvorschub auf die Startposition des Antastvorgangs zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht ausge-
lenkt, gibt die TNC eine entsprechende Fehlermeldung aus (Weg:
MP6130).
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Wenn Sie Messungen während des Programmlaufs
durchführen, dann achten Sie darauf, dass die Werkzeug-
Daten (Länge, Radius) entweder aus den kalibrierten
Daten oder aus dem letzten TOOL-CALL-Satz verwendet
werden können (Auswahl über MP7411).
Y
X
Z
F
F MAX
