1.2 Bevor Sie mit Tastsystem-
Zyklen arbeiten!
Um einen möglichst großen Anwendungsbereich an Messaufgaben
abdecken zu können, stehen Ihnen über Maschinen-Parameter Ein-
stellmöglichkeiten zur Verfügung, die das grundsätzliche Verhalten
aller Tastsystem-Zyklen festlegen:

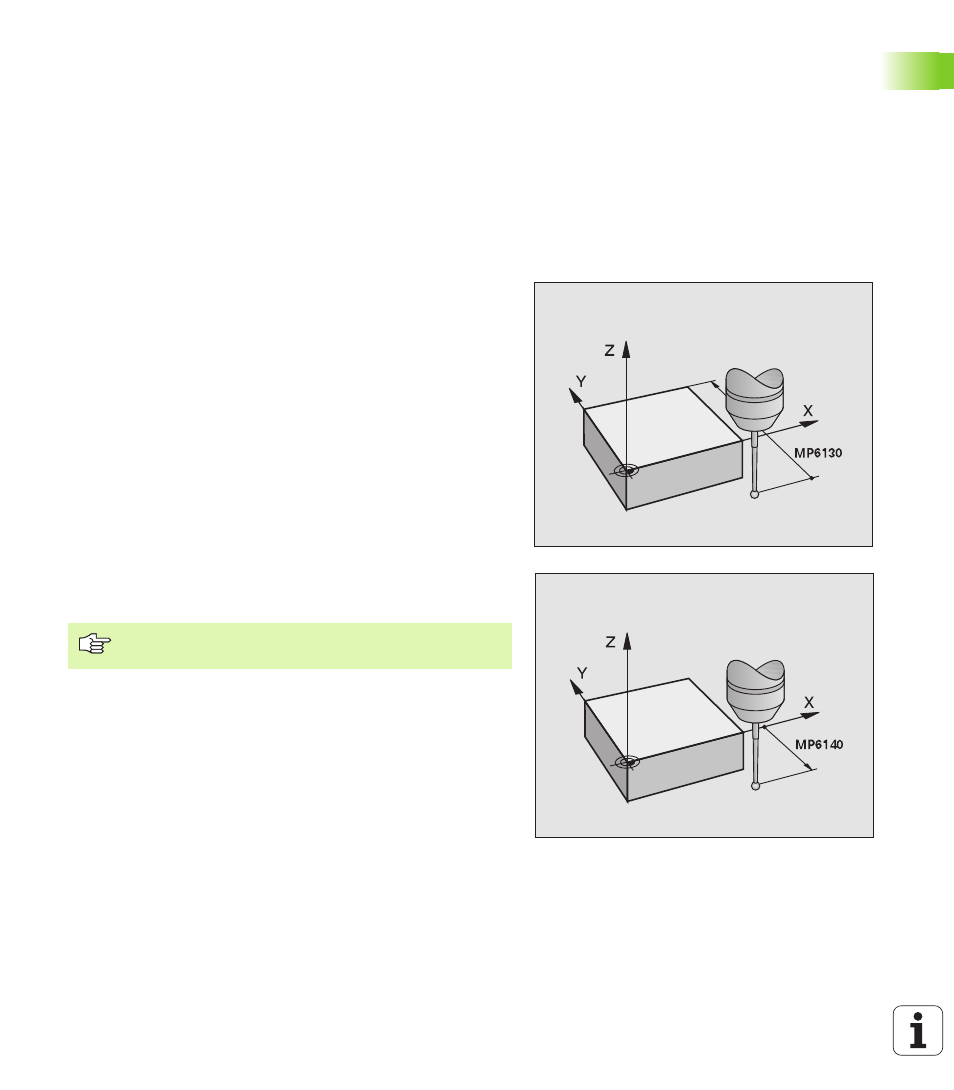

Maximaler Verfahrweg zum Antastpunkt:
MP6130
Wenn der Taststift innerhalb des in MP6130 festgelegten Wegs nicht
ausgelenkt wird, gibt die TNC eine Fehlermeldung aus.
Sicherheits-Abstand zum Antastpunkt: MP6140
In MP6140 legen Sie fest, wie weit die TNC das Tastsystem vom defi-
nierten – bzw. vom Zyklus berechneten – Antastpunkt entfernt vorpo-
sitionieren soll. Je kleiner Sie diesen Wert eingeben, desto genauer
müssen Sie die Antastpositionen definieren. In vielen Tastsystem-
Zyklen können Sie zusätzlich einen Sicherheits-Abstand definieren,
der additiv zum Maschinen-Parameter 6140 wirkt.
Infrarot-Tastsystem auf programmierte
Antastrichtung orientieren: MP6165
Um die Messgenauigkeit zu erhöhen, können Sie über MP 6165 = 1
erreichen, dass ein Infrarot-Tastsystem vor jeden Antastvorgang in
Richtung der programmierten Antastrichtung orientiert. Der Taststift
wird dadurch immer in die gleiche Richtung ausgelenkt.
Wenn Sie MP6165 verändern, dann müssen Sie das Tast-
system neu kalibrieren.
