3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

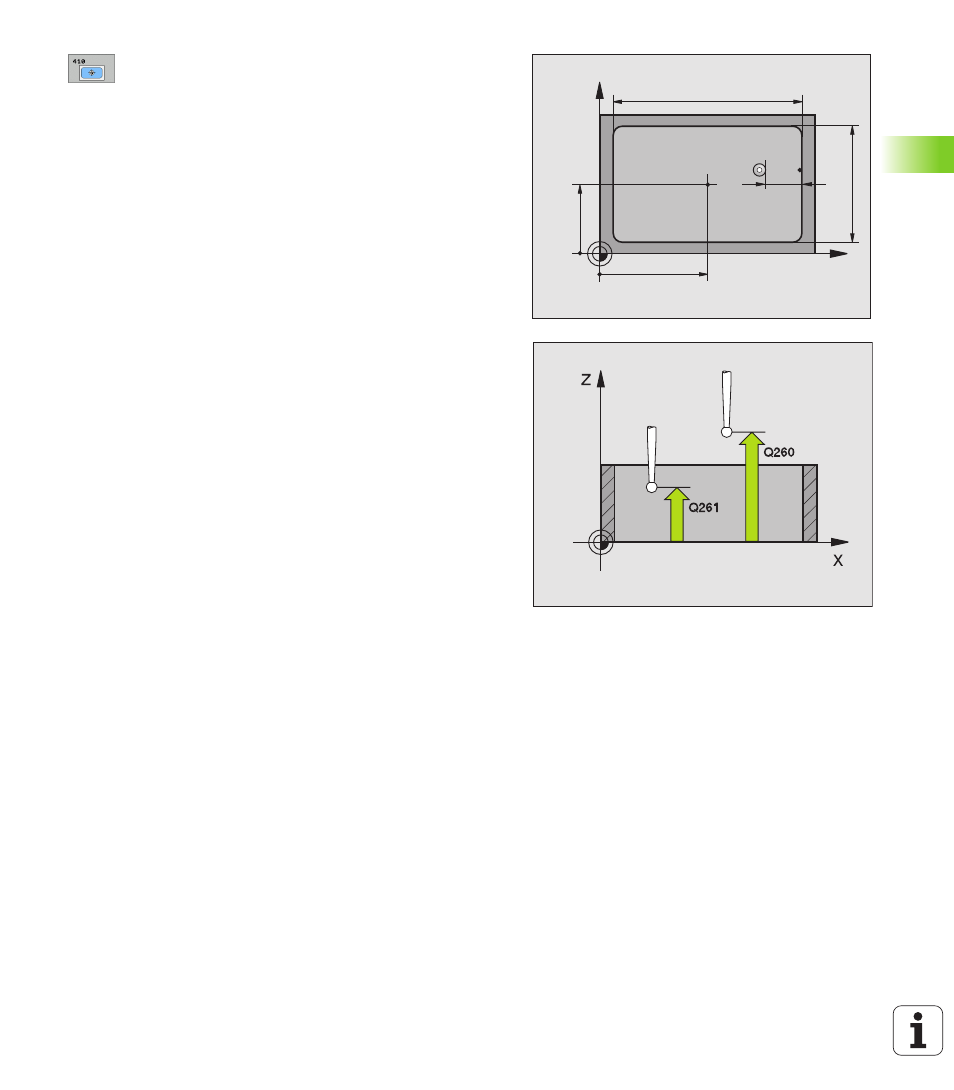

8 Mitte 1. Achse Q321 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene
8 Mitte 2. Achse Q322 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene
8 1. Seiten-Länge Q323 (inkremental): Länge der
Tasche, parallel zur Hauptachse der Bearbeitungs-
ebene
8 2. Seiten-Länge Q324 (inkremental): Länge der
Tasche, parallel zur Nebenachse der Bearbeitungs-
ebene
8 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8 Sicherheits-Abstand Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8 Sichere Höhe Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann
8 Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
8 Nullpunkt-Nummer in Tabelle Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinaten der Taschenmitte speichern soll.
Bei Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt in der
Taschenmitte sitzt
8 Neuer Bezugspunkt Hauptachse Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Taschenmitte setzen soll. Grundeinstellung = 0
8 Neuer Bezugspunkt Nebenachse Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Taschenmitte setzen soll. Grundeinstellung = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
