32 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.3 W
e
rk
stüc
k-Sc
hieflag
e
k
o
mpensier
en

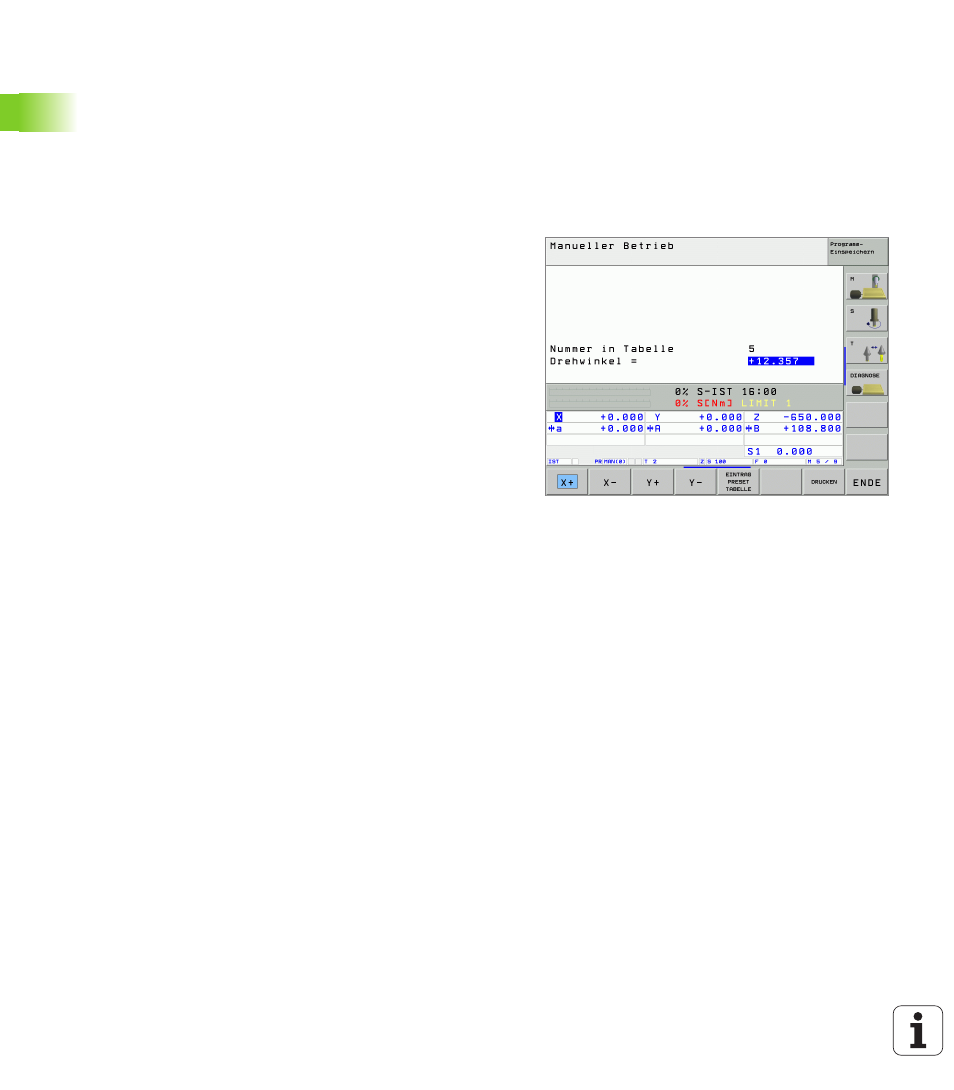

Grunddrehung in der Preset-Tabelle speichern
8 Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld Num-
mer in Tabelle:
eingeben, in der die TNC die aktive Grunddrehung
speichern soll
8 Softkey EINTRAG PRESET TABELLE drücken, um die Grunddre-
hung in der Preset-Tabelle zu speichern
Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den Dreh-
winkel auch in der zusätzlichen Statusanzeige an (STATUS POS.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung einge-
blendet, wenn die TNC die Maschinen-Achsen entsprechend der
Grunddrehung verfährt.
Grunddrehung aufheben
8 Antastfunktion wählen: Softkey ANTASTEN ROT drücken
8 Drehwinkel „0“ eingeben, mit Taste ENT übernehmen
8 Antastfunktion beenden: Taste END drücken
