Seite 36
36
2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

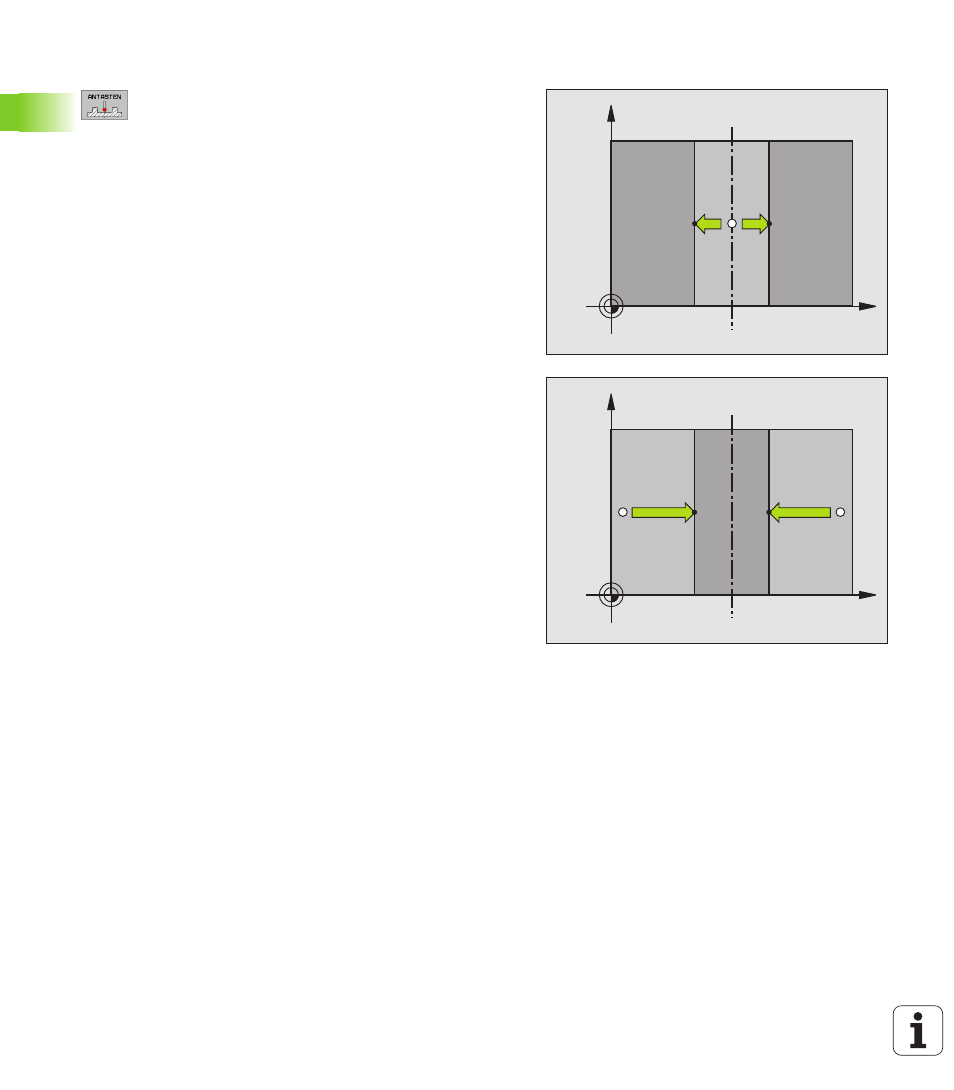

Mittelachse als Bezugspunkt
8
Antastfunktion wählen: Softkey ANTASTEN drücken
8
Tastsystem in die Nähe des ersten Antastpunkts posi-
tionieren
8
Antastrichtung über Softkey wählen
8
Antasten: Externe START-Taste drücken
8
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
8
Antasten: Externe START-Taste drücken
8
Bezugspunkt
: Koordinate des Bezugspunkts im Menü-
fenster eingeben, mit Softkey BEZUGSP. SETZEN
übernehmen, oder Wert in eine Tabelle schreiben
(siehe „Messwerte aus den Tastsystem-Zyklen in
eine Nullpunkt-Tabelle schreiben”, Seite 26, oder
siehe „Messwerte aus den Tastsystem-Zyklen in die
Preset-Tabelle schreiben”, Seite 27)
8
Antast-Funktion beenden: Taste END drücken
X
Y
X+
X
X
Y
X
X+
