24 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.1 Einführ
ung
2.1 Einführung
Übersicht
In der Betriebsart Manueller Betrieb stehen Ihnen folgende
Tastsystem-Zyklen zur Verfügung:
Tastsystem-Zyklus wählen
8 Betriebsart Manueller Betrieb oder El. Handrad wählen
8 Antastfunktionen wählen: Softkey ANTAST-FUNKION
drücken. Die TNC zeigt weitere Softkeys: Siehe
Tabelle oben
8 Tastsystem-Zyklus wählen: z.B. Softkey ANTASTEN
ROT drücken, die TNC zeigt am Bildschirm das ent-
sprechende Menü an

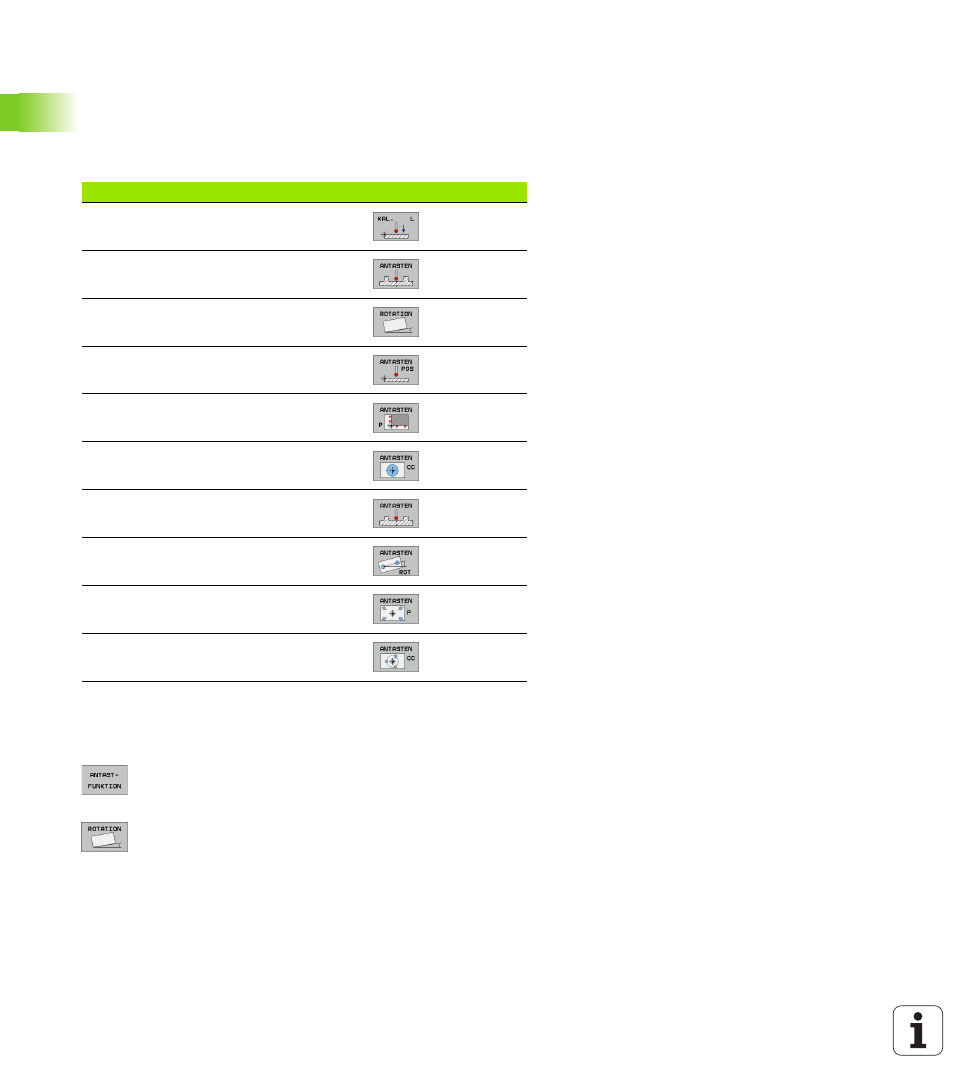

Funktion Softkey Seite
Wirksame Länge kalibrieren Seite 28
Wirksamen Radius kalibrieren Seite 29
Grunddrehung über eine Gerade ermit-
teln Seite 31
Bezugspunkt-Setzen in einer wählbaren
Achse Seite 33
Ecke als Bezugspunkt setzen Seite 34
Kreismittelpunkt als Bezugspunkt setzen Seite 35
Mittelachse als Bezugspunkt setzen Seite 36
Grunddrehung über zwei Bohrungen/
Kreiszapfen ermitteln Seite 37
Bezugspunkt über vier Bohrungen/Kreis-
zapfen setzen Seite 37
Kreismittelpunkt über drei Bohrungen/
Zapfen setzen Seite 37
