HEIDENHAIN iTNC 530 79
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln
BEZUGSPUNKT ECKE INNEN (Tastsystem-
Zyklus 415, DIN/ISO: G415)
Der Tastsystem-Zyklus 415 ermittelt den Schnittpunkt zweier Gera-
den und setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise kann
die TNC den Schnittpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 22) zum ersten Antastpunkt
1

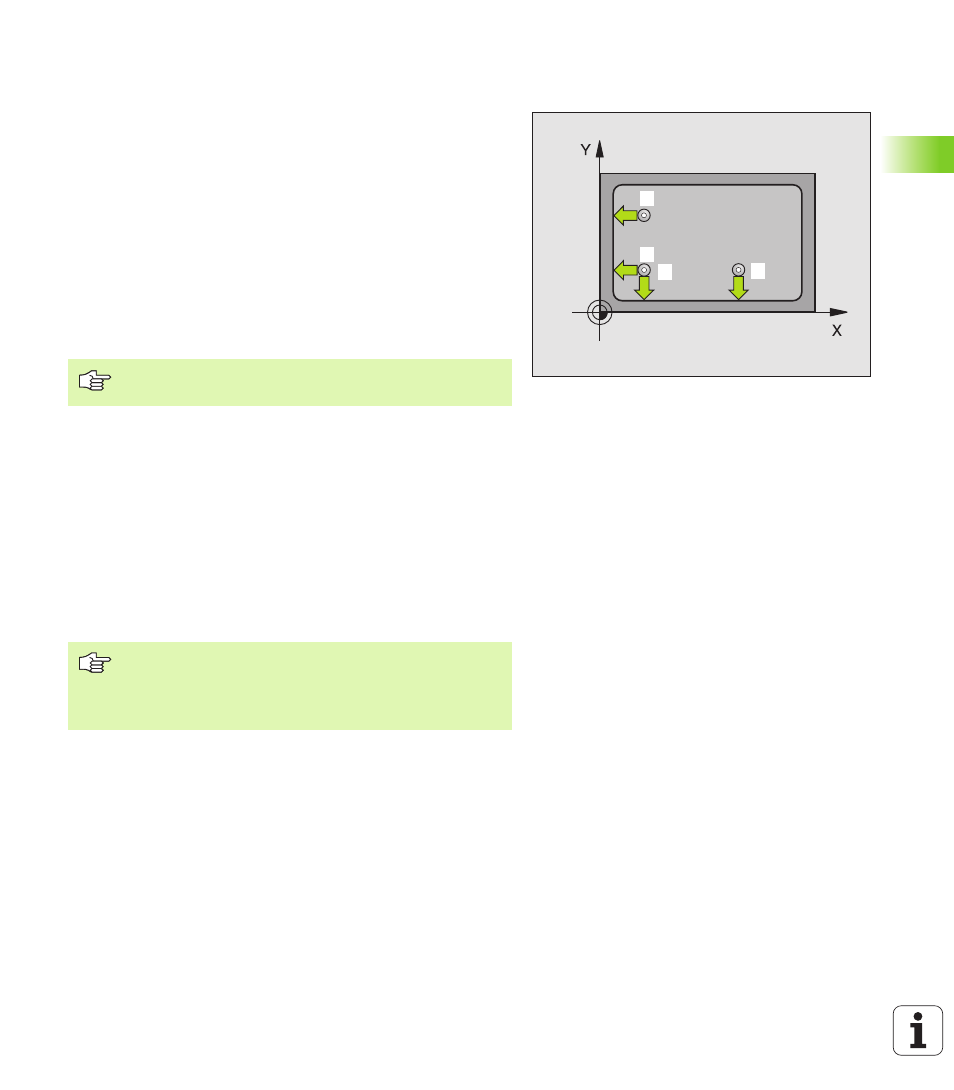

(siehe Bild rechts oben), den Sie im Zyklus definieren. Die TNC ver-
setzt dabei das Tastsystem um den Sicherheits-Abstand entgegen
der jeweiligen Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die Antast-Richtung ergibt sich
durch die Eckennummer
3 Danach fährt das Tastsystem zum nächsten Antastpunkt 2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 63)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
4
3
1 2
Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
