76 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln
BEZUGSPUNKT ECKE AUSSEN (Tastsystem-
Zyklus 414, DIN/ISO: G414)
Der Tastsystem-Zyklus 414 ermittelt den Schnittpunkt zweier Gera-
den und setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise kann
die TNC den Schnittpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 22) zum ersten Antastpunkt
1

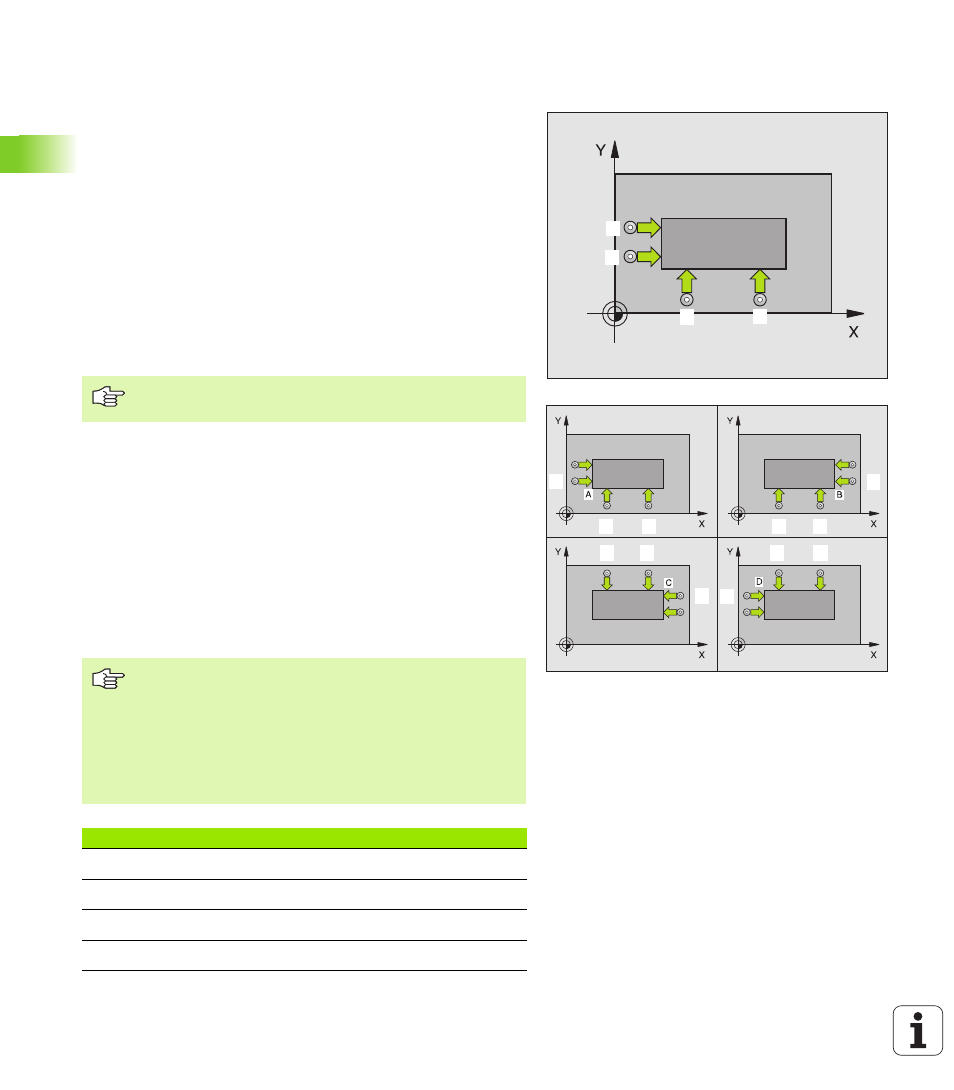

(siehe Bild rechts oben). Die TNC versetzt dabei das Tastsystem
um den Sicherheits-Abstand entgegen der jeweiligen Verfahrrich-
tung
2 Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-Rich-
tung automatisch in Abhängigkeit vom programmierten 3. Mes-
spunkt
3 Danach fährt das Tastsystem zum nächsten Antastpunkt 2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 63)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
1 2
4
3
3
11
1
3 3
1
1
3
2 2
2 2
Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.
Beachten Sie vor dem Programmieren
Durch die Lage der Messpunkte 1 und 3 legen Sie die
Ecke fest, an der die TNC den Bezugspunkt setzt (siehe
Bild rechts Mitte und nachfolgende Tabelle).
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Ecke Koordinate X Koordinate Y
A Punkt 1 größer Punkt 3 Punkt 1 kleiner Punkt 3
B Punkt 1 kleiner Punkt 3 Punkt 1 kleiner Punkt 3
C Punkt 1 kleiner Punkt 3 Punkt 1 größer Punkt 3
D Punkt 1 größer Punkt 3 Punkt 1 größer Punkt 3
