142 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung
4.6 3D-Liniengr
a
fik (FCL
2-F
u
nktion)

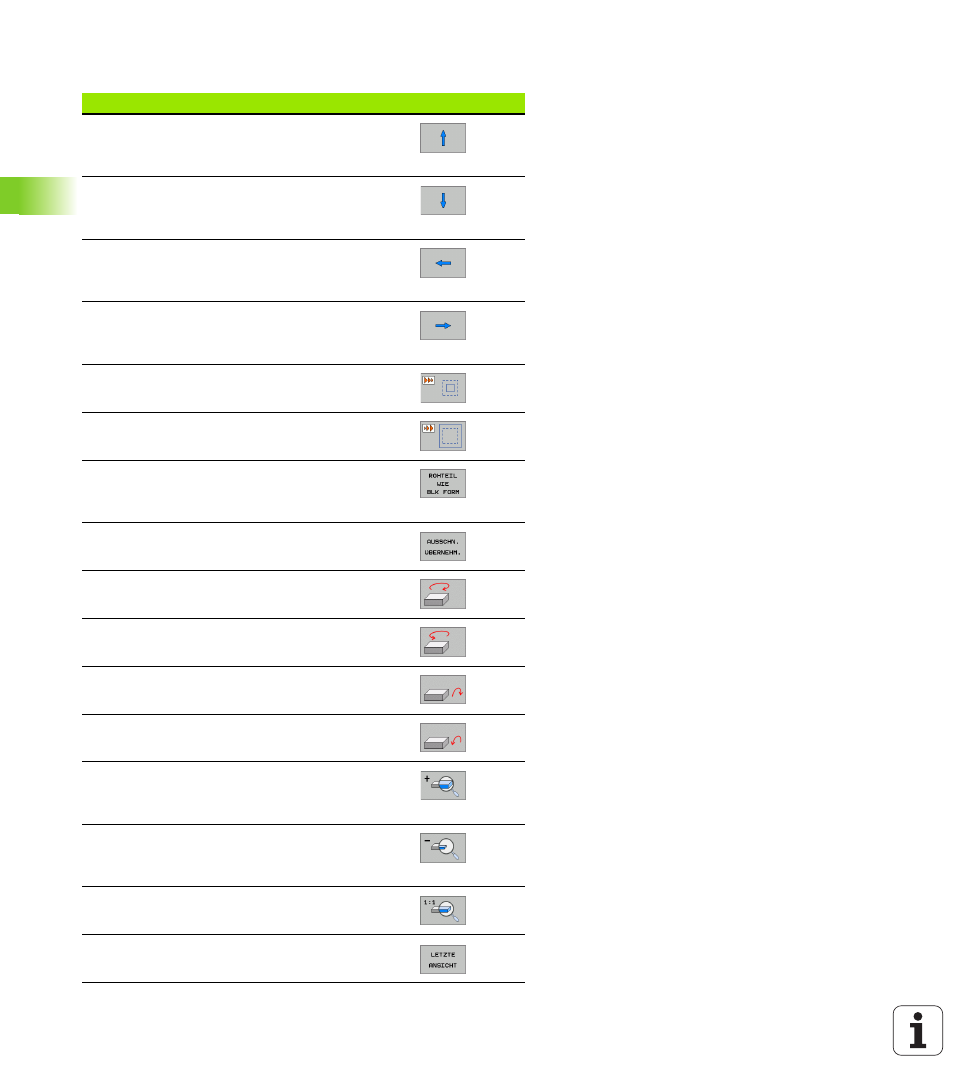

Funktionen der 3D-Liniengrafik
Funktion Softkey
Zoom-Rahmen einblenden und nach oben ver-
schieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach unten ver-
schieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach links ver-
schieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach rechts ver-
schieben. Zum Verschieben Softkey gedrückt
halten
Rahmen vergrößern – zum Vergrößern Softkey
gedrückt halten
Rahmen verkleinern – zum Verkleinern Softkey
gedrückt halten
Ausschnitts-Vergrößerung zurücksetzen, so dass
die TNC das Werkstück gemäß programmierter
BLK-Form anzeigt
Ausschnitt übernehmen
Werkstück im Uhrzeigersinn drehen
Werkstück im Gegen-Uhrzeigersinn drehen
Werkstück nach hinten kippen
Werkstück nach vorne kippen
Darstellung schrittweise vergrößern. Ist die Dar-
stellung vergrößert, zeigt die TNC in der Fußzeile
des Grafikfensters den Buchstaben Z an
Darstellung schrittweise verkleinern. Ist die Dar-
stellung verkleinert, zeigt die TNC in der Fußzeile
des Grafikfensters den Buchstaben Z an
Werkstück in Originalgröße anzeigen
Werkstück in der zuletzt aktiven Ansicht anzei-
gen
