HEIDENHAIN TNC iTNC 530 225
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e

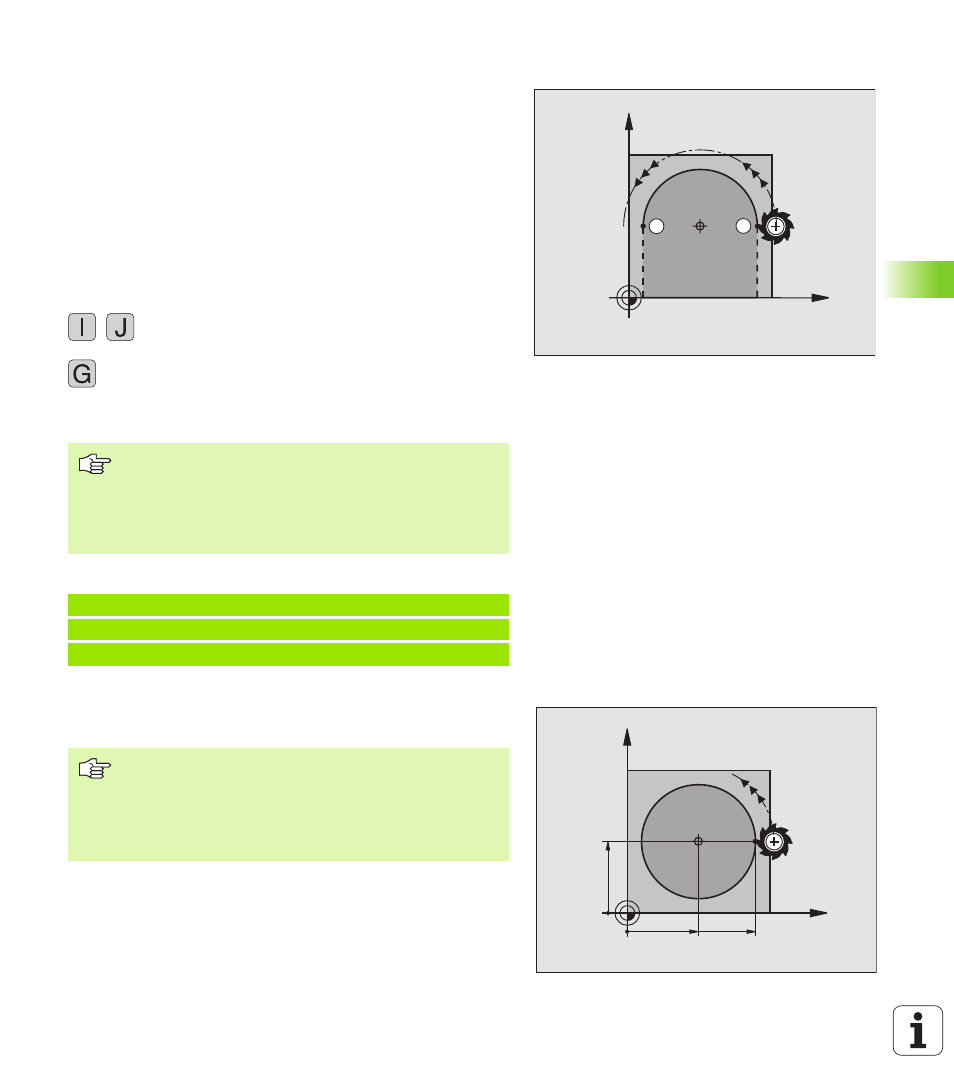

n Kreisbahn G02/G03/G05 um Kreismittelpunkt I, J
Legen Sie den Kreismittelpunkt I, J fest, bevor Sie die Kreisbahn pro-
grammieren. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
Drehsinn
„ Im Uhrzeigersinn: G02
„ Im Gegen-Uhrzeigersinn: G03
„ Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
Programmierung
8 Werkzeug auf den Startpunkt der Kreisbahn fahren
8 Koordinaten des Kreismittelpunkts eingeben
8 Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
S E
X
Y
I,J
Die TNC verfährt Kreisbewegungen normalerweise in der
aktiven Bearbeitungsebene. Wenn Sie Kreise program-
mieren, die nicht in der aktiven Bearbeitungseben liegen,
z.B. G2 Z... X... bei Werkzeug-Achse Z, und gleichzeitig
diese Bewegung rotieren, dann verfährt die TNC einen
Raumkreis, also einen Kreis in 3 Achsen.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
3
X
Y
25=I 45
25=J
CC
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar)
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
