446 8 Programmieren: Zyklen
8.9 Zyklen zur K
o
or
dinat
en-Umr
ec
h
nung
8.9 Zyklen zur Koordinaten-
Umrechnung
Übersicht
Mit Koordinaten-Umrechnungen kann die TNC eine einmal program-
mierte Kontur an verschiedenen Stellen des Werkstücks mit veränder-
ter Lage und Größe ausführen. Die TNC stellt folgende Koordinaten-
Umrechnungszyklen zur Verfügung:
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab ihrer
Definition wirksam – wird also nicht aufgerufen. Sie wirkt so lange, bis
sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
„ Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1,0
„ Zusatzfunktionen M02, M30 oder den Satz N999999 %... ausführen
(abhängig von Maschinen-Parameter 7300)
„ Neues Programm wählen
„ Zusatzfunktion M142 Modale Programminformationen löschen pro-
grammieren

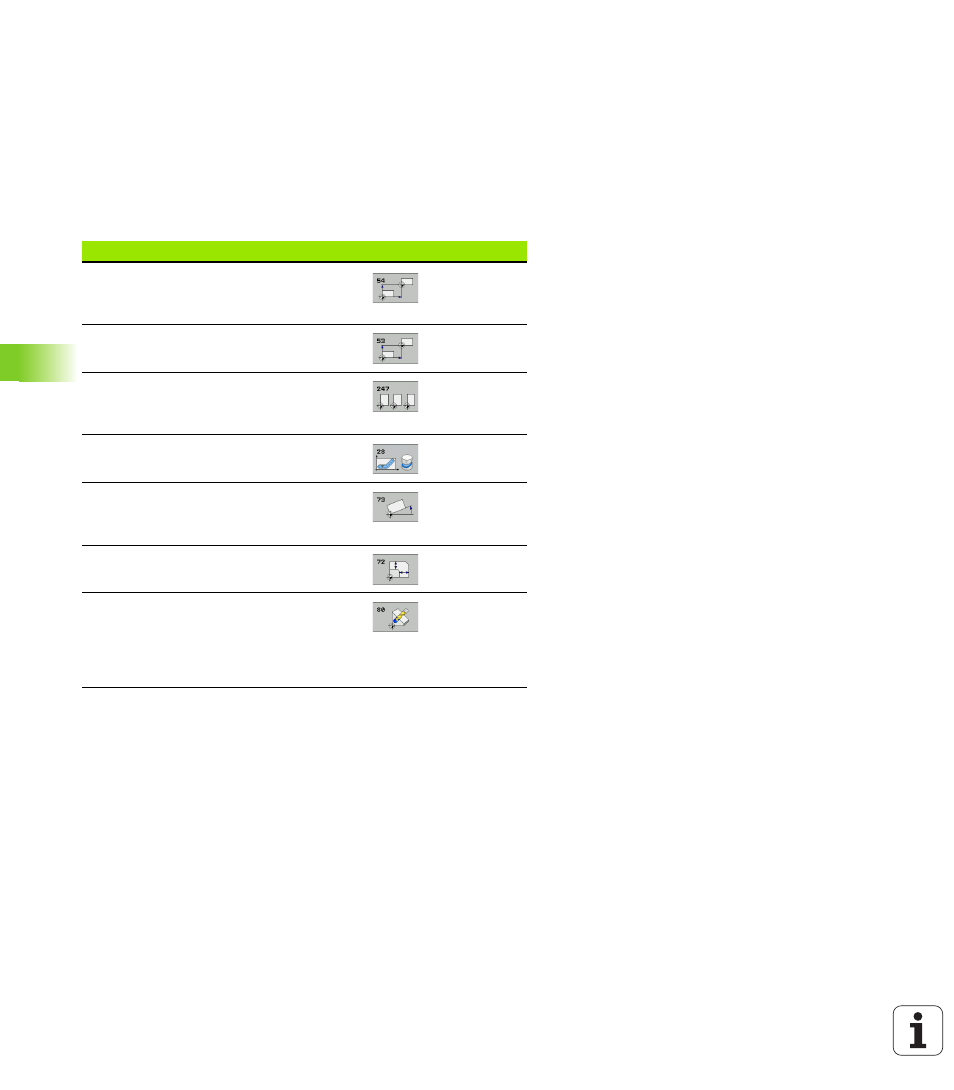

Zyklus Softkey Seite
G54 NULLPUNKT
Konturen verschieben direkt im Pro-
gramm Seite 447
G53 NULLPUNKT aus Nullpunkt-Tabelle Seite 448
G247 BEZUGSPUNKT SETZEN
Bezugspunkt während des Programm-
laufs setzen Seite 451
G28 SPIEGELN
Konturen spiegeln Seite 452
G73 DREHUNG
Konturen in der Bearbeitungsebene dre-
hen Seite 454
G72 MASSFAKTOR
Konturen verkleinern oder vergrößern Seite 455
G80 BEARBEITUNGSEBENE
Bearbeitungen im geschwenkten Koordi-
natensystem durchführen für Maschinen
mit Schwenkköpfen und/oder Drehti-
schen Seite 456
