HEIDENHAIN TNC iTNC 530 241
6.6 K
ont
ur
pr
ogr
a
mme aus DXF
-D
a
te
n erz
e
ug
en (Sof
tw
ar
e-Option)
DXF-Datei öffnen

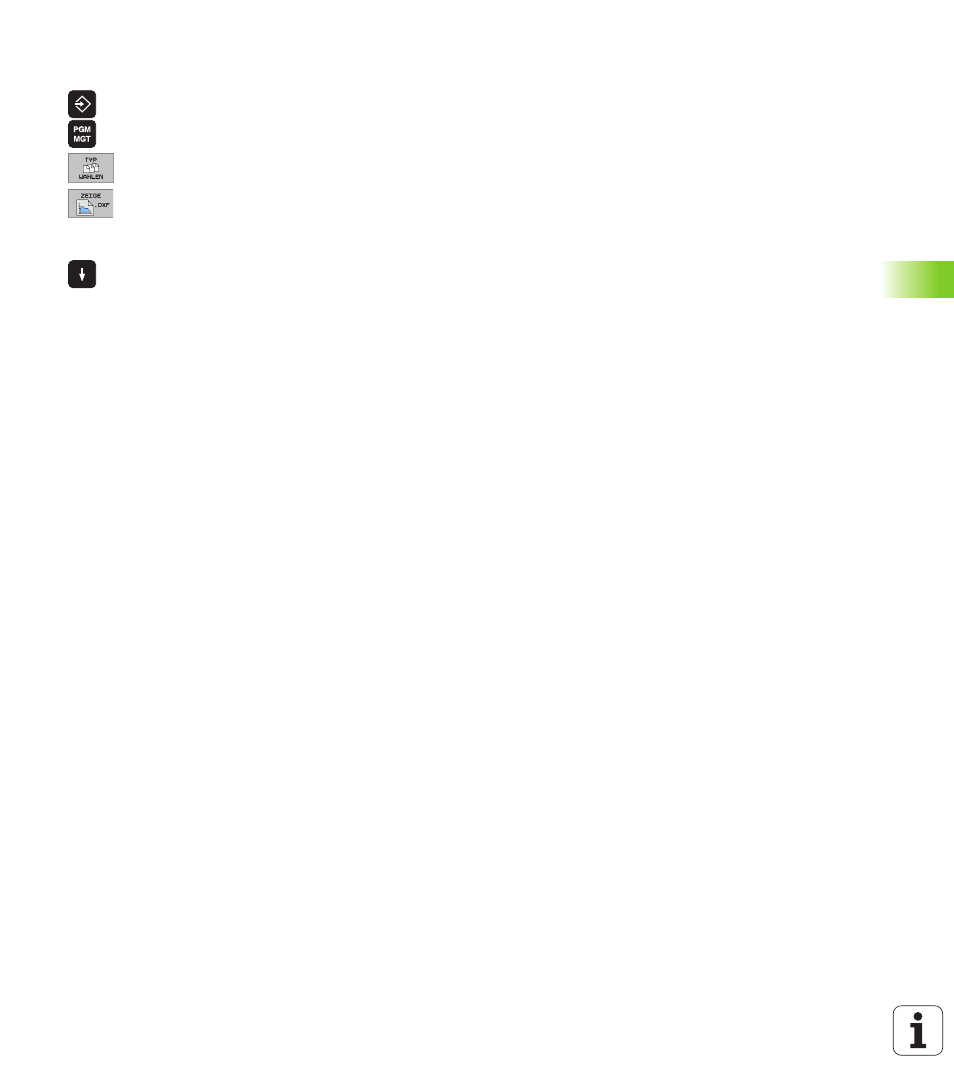

8 Betriebsart Einspeichern/Editieren wählen
8 Datei-Verwaltung wählen
8 Softkey-Menü zur Auswahl der anzuzeigenden Datei-
Typen wählen: Softkey TYP WÄHLEN drücken
8 Alle DXF-Dateien anzeigen lassen: Softkey ZEIGE DXF
drücken
8 Verzeichnis wählen, in dem die DXF-Datei gespeichert
ist
8 Gewünschte DXF-Datei wählen, mit Taste ENT über-
nehmen: Die TNC startet den DXF-Konverter und
zeigt den Inhalt der DXF-Datei am Bildschirm an. Im
linken Fenster zeigt die TNC die sogenannten Layer
(Ebenen) an, im rechten Fenster die Zeichnung
