494 9 Programmieren: Sonderfunktionen
9.9 P
ositionierv
e
rh
alt
e
n der PLANE-F
unktion f
e
stleg
e
n Beispiel für eine Maschine mit C-Rundtisch und A-Schwenktisch.
Programmierte Funktion: PLANE SPATIAL SPA+0 SPB+45 SPC+0
Auswahl der Transformationsart
(Eingabe optional)

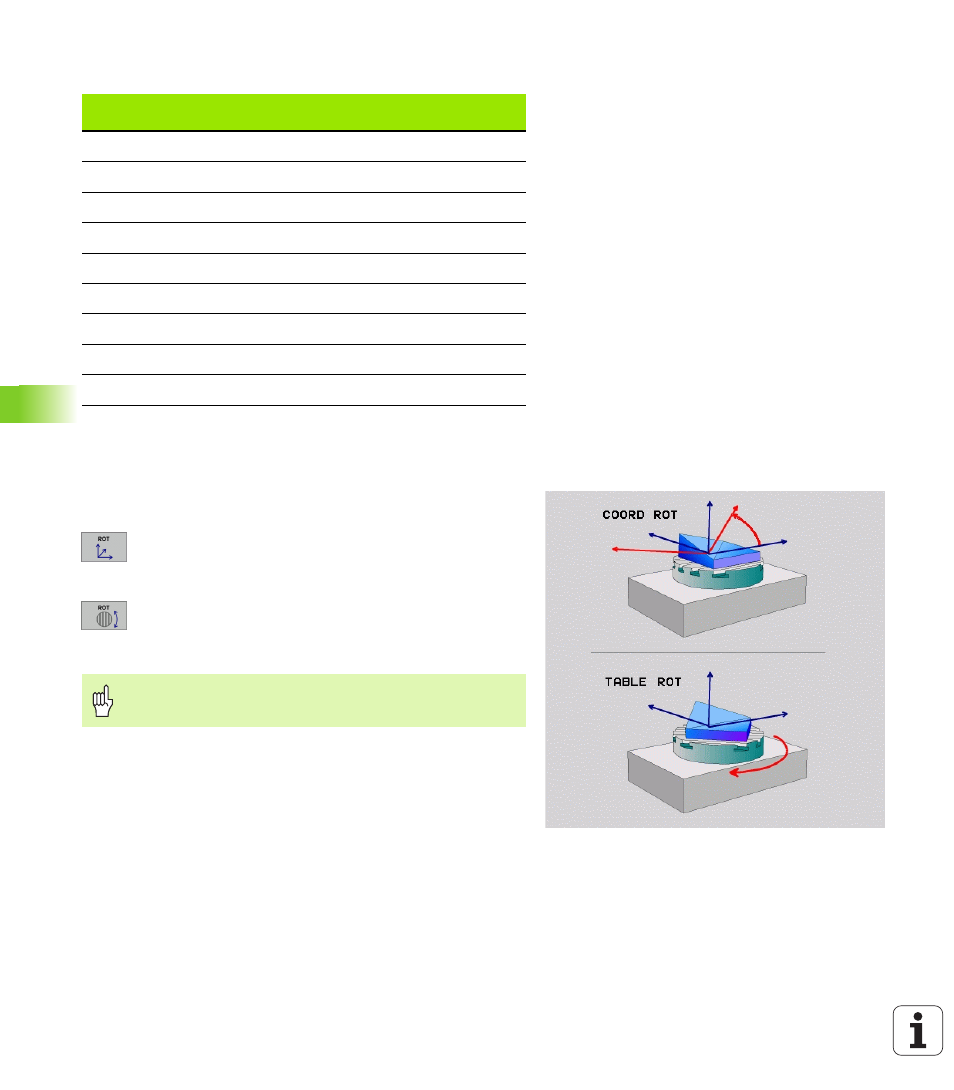

Für Maschinen die einen C-Rundtisch haben, steht eine Funktion zur
Verfügung, mit der Sie die Art der Transformation festlegen können:
8 COORD ROT legt fest, dass die PLANE-Funktion nur das
Koordinatensystem auf den definierten Schwenkwin-
kel drehen soll. Der Rundtisch wird nicht bewegt, die
Kompensation der Drehung erfolgt rechnerisch
8 TABLE ROT legt fest, dass die PLANE-Funktion den
Rundtisch auf den definierten Schwenkwinkel posi-
tionieren soll. Die Kompensation erfolgt durch eine
Werkstück-Drehung
Endschalter Startposition SEQ
Ergebnis
Achsstellung
Keine A+0, C+0 nicht progr. A+45, C+90
Keine A+0, C+0 + A+45, C+90
Keine A+0, C+0 – A–45, C–90
Keine A+0, C–105 nicht progr. A–45, C–90
Keine A+0, C–105 + A+45, C+90
Keine A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 nicht progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Fehlermeldung
Keine A+0, C–135 + A+45, C+90
Bei Verwendung der Funktion PLANE AXIS haben die Funk-
tionen COORD ROT und TABLE ROT keine Funktion.
