9 Programmieren: Sonderfunktionen
9.2 Bearbeit
ungsebene über Raumwink
el definier
en: PLANE
S
P
A
TIAL
9.2 Bearbeitungsebene über
Raumwinkel definieren:
PLANE SPATIAL

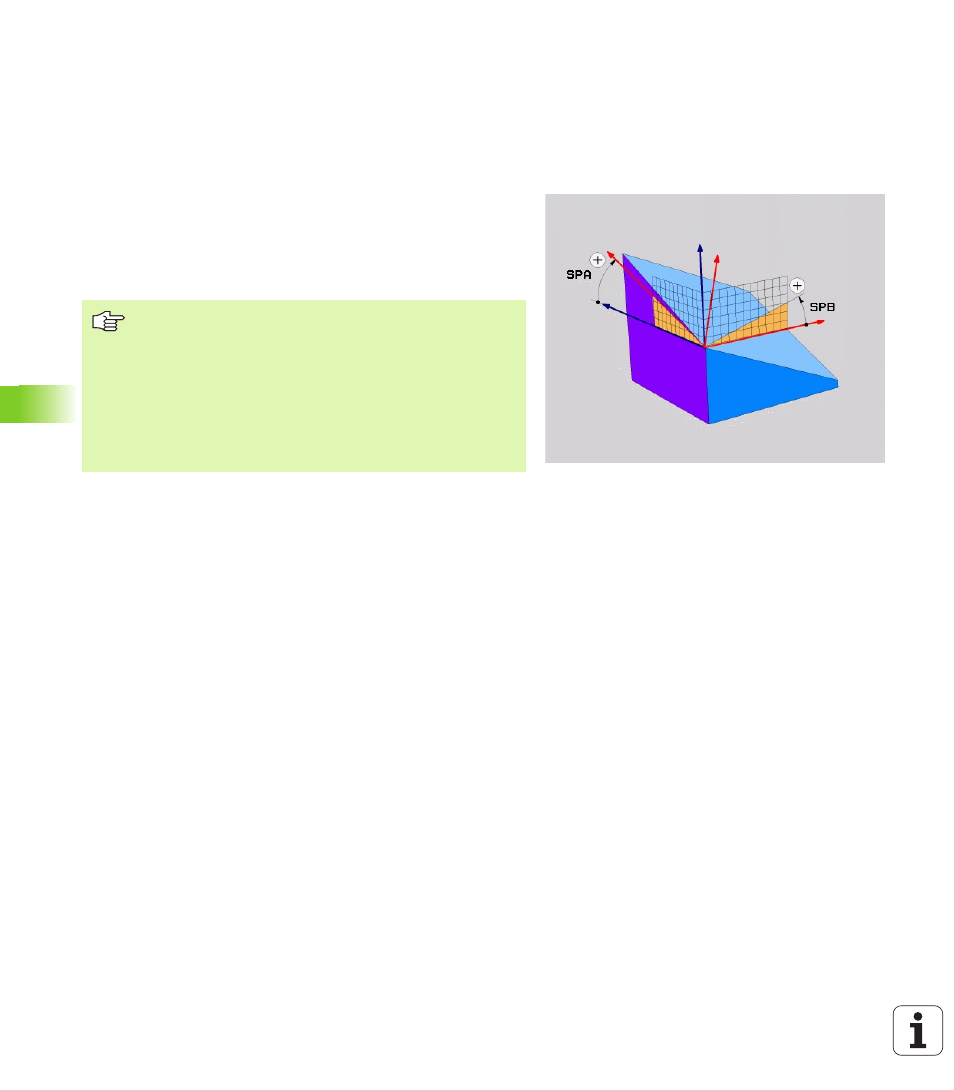

Anwendung
Raumwinkel definieren eine Bearbeitungsebene durch bis zu drei
Drehungen um das maschinenfesten Koordinatensystems. Die
Reihenfolge der Drehungen ist fest eingestellt und erfolgt zunächst
um die Achse A, dann um B, dann um C (die Funktionsweise ent-
spricht der des Zyklus 19, sofern die Eingaben im Zyklus 19 auf Raum-
winkel gestellt waren).
Beachten Sie vor dem Programmieren
Sie müssen immer alle drei Raumwinkel SPA, SPB und SPC
definieren, auch wenn einer der Winkel 0 ist.
Die zuvor beschriebene Reihenfolge der Drehungen gilt
unabhängig von der aktiven Werkzeug-Achse.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 490.
