490 9 Programmieren: Sonderfunktionen
9.9 P
ositionierv
e
rh
alt
e
n der PLANE-F
unktion f
e
stleg
e
n 9.9 Positionierverhalten der
PLANE-Funktion festlegen
Übersicht
Unabhängig davon, welche PLANE-Funktion Sie verwenden um die
geschwenkte Bearbeitungsebene zu definieren, stehen folgende
Funktionen zum Positionierverhalten immer zur Verfügung:
„ Automatisches Einschwenken
„ Auswahl von alternativen Schwenkmöglichkeiten
„ Auswahl der Transformationsart

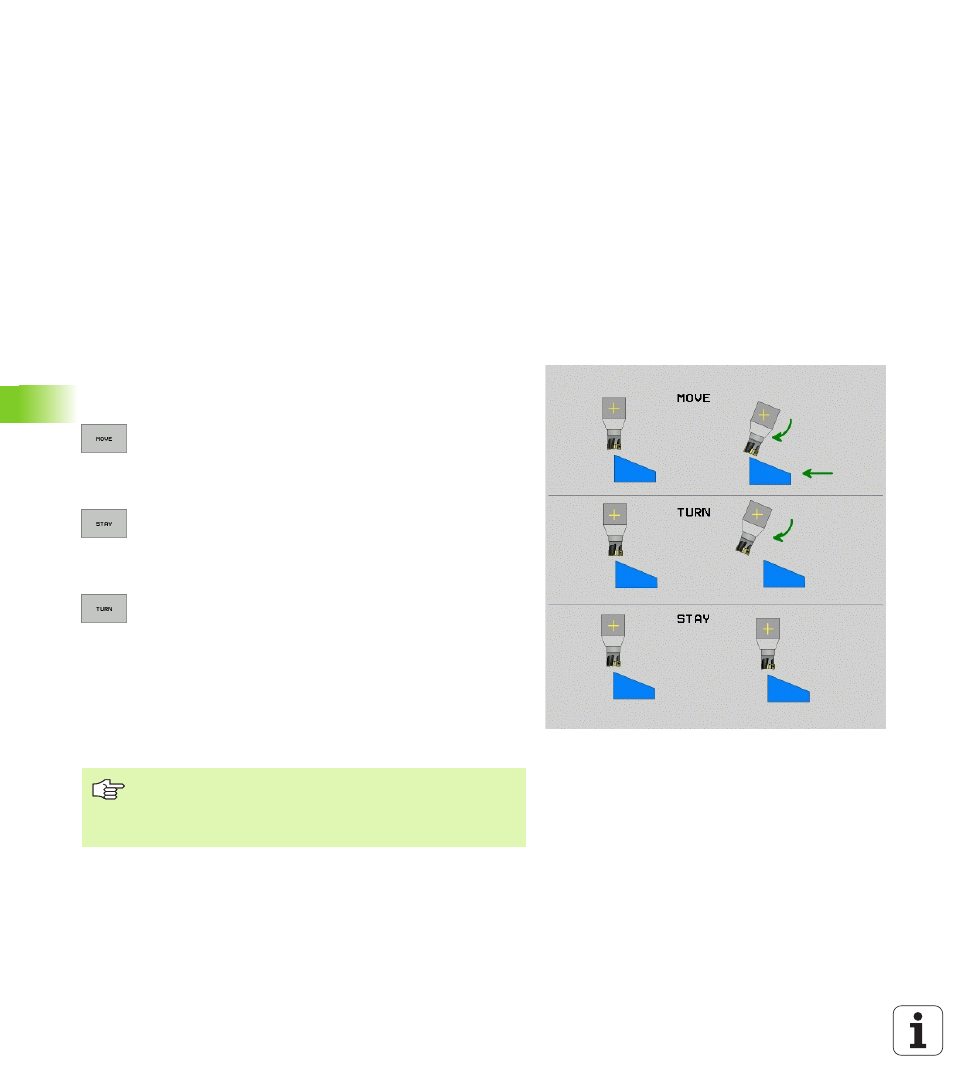

Automatisches Einschwenken:
MOVE/TURN/STAY
(Eingabe zwingend erforderlich)
Nachdem Sie alle Parameter zur Ebenendefinition eingegeben haben,
müssen Sie festlegen, wie die Drehachsen auf die berechneten Achs-
werte eingeschwenkt werden sollen:
8 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei sich die Relativposition zwischen Werkstück
und Werkzeug nicht verändert. Die TNC führt eine
Ausgleichsbewegung in den Linearachsen aus
8 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei nur die Drehachsen positioniert werden. Die
TNC führt keine Ausgleichsbewegung in den
Linearachsen aus
8 Sie schwenken die Drehachsen in einem nachfolgen-
den, separaten Positioniersatz ein
Wenn Sie die Option MOVE (PLANE-Funktion soll automatisch mit Aus-
gleichsbewegung einschwenken) gewählt haben, sind noch die zwei
nachfolgend erklärten Parameter Abstand Drehpunkt von WZ-Spitze
und Vorschub? F= zu definieren. Wenn Sie die Option TURN (PLANE-
Funktion soll automatisch ohne Ausgleichsbewegung einschwenken)
gewählt haben, ist noch der nachfolgend erklärte Parameter Vor-
schub? F=
zu definieren.
Wenn Sie die Funktion PLANE AXIAL in Verbindung mit STAY
verwenden, dann müssen Sie die Drehachsen in einem
separaten Positioniersatz nach der PLANE-Funktion ein-
schwenken.
