240 6 Programmieren: Konturen programmieren
6.6 K
ont
ur
pr
ogr
a
mme aus DXF
-D
a
te
n erz
e
ug
en (Sof
tw
ar
e-Option)
6.6 Konturprogramme aus DXF-
Daten erzeugen (Software-
Option)

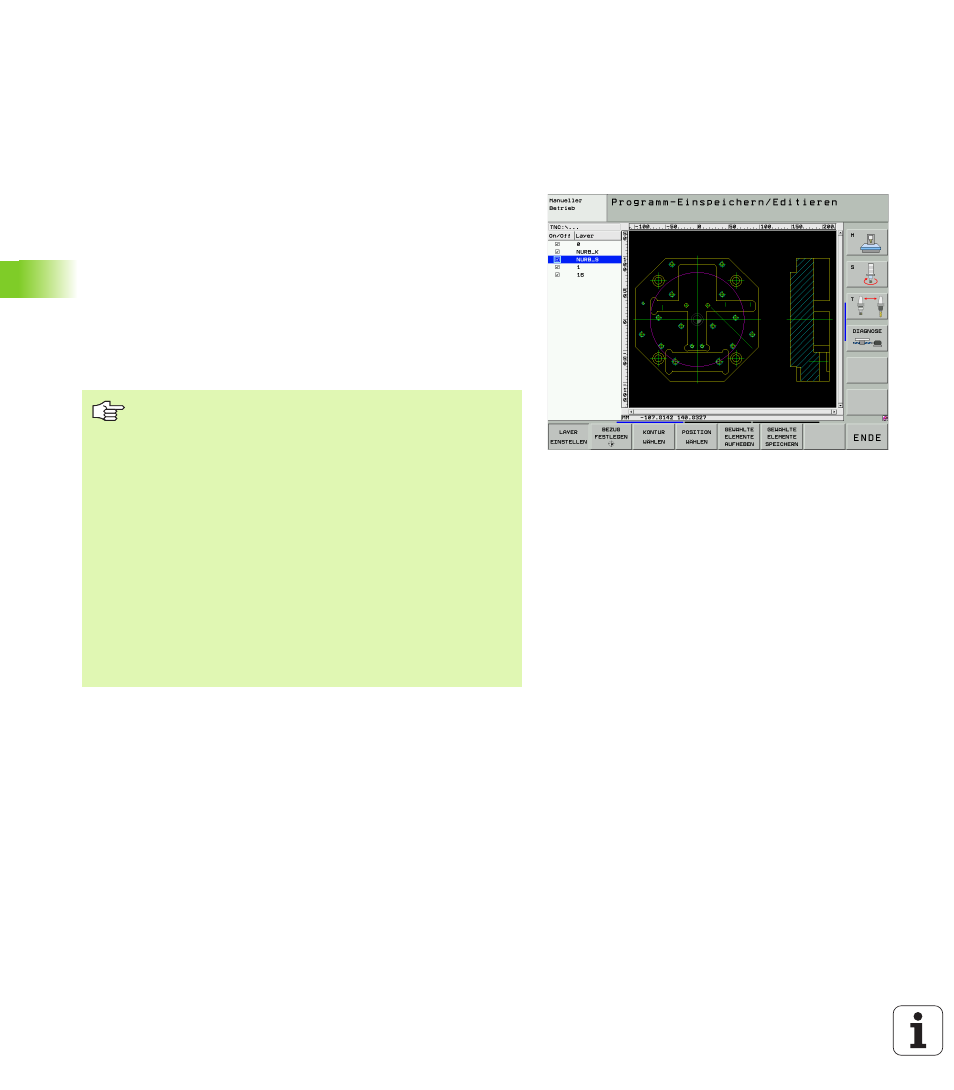

Anwendung
Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf
der TNC öffnen, um daraus Konturen oder Bearbeitungspositionen zu
extrahieren und diese als Klartext-Dialog-Programme bzw. als
Punkte-Dateien zu speichern. Die so gewonnen Klartext-Dialog-Pro-
gramme können auch von älteren TNC-Steuerungen abgearbeitet wer-
den, da die Konturprogramme nur L- und CC-/CP-Sätze enthalten.
Wenn Sie DXF-Dateien in der Betriebsart Programm-Einspeichern/
Editieren
verarbeiten, dann erzeugt die TNC Kontur-Programme mit
der Dateiendung .H. Wenn Sie DXF-Dateien in der Betriebsart
smarT.NC verarbeiten, dann erzeugt die TNC Kontur-Programme mit
der Dateiendung .HC.
Die zu verarbeitende DXF-Datei muss auf der Festplatte
der TNC gespeichert sein.
Vor dem Einlesen in die TNC darauf achten, dass der
Dateiname der DXF-Datei keine Leerzeichen bzw. nicht
erlaubte Sonderzeichen enthält (siehe „Namen von
Dateien” auf Seite 110).
Die zu öffnende DXF-Datei muss mindestens einen Layer
enthalten.
Die TNC unterstützt das am weitesten verbreitete DXF-
Format R12 (entspricht AC1009).
Als Kontur selektierbar sind folgende DXF-Elemente:
„ LINE (Gerade)
„ CIRCLE (Vollkreis)
„ ARC (Teilkreis)
