130 Bearbeitungszyklen: Gewindebohren / Gewindefräsen

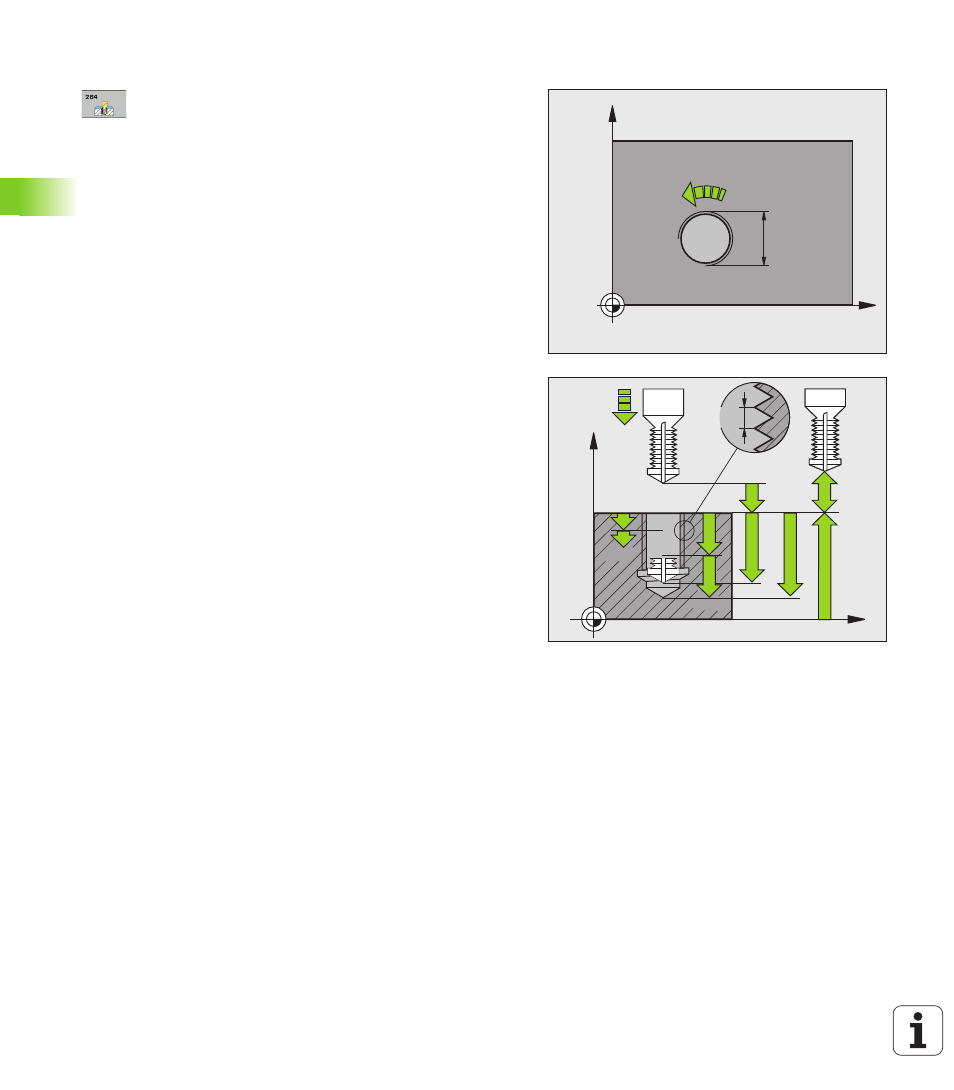

4.8 BOHR
GEWINDEFRAESEN
(Zyklus 264, DIN/ISO: G264)
Zyklusparameter
U Soll-Durchmesser Q335: Gewindenenndurchmesser.
Eingabebereich 0 bis 99999,9999
U Gewindesteigung Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Eingabebereich -99,9999 bis 99,9999
U Gewindetiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
U Bohrtiefe Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund.
Eingabebereich -99999,9999 bis 99999,9999
U Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FMAX FAUTO,
PREDEF
U Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
alternativ PREDEF
U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Eingabebereich
0 bis 99999,9999. Die TNC fährt in einem Arbeitsgang
auf die Tiefe wenn:
„ Zustell-Tiefe und Tiefe gleich sind
„ die Zustell-Tiefe größer als die Tiefe ist
U Vorhalteabstand oben Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt.
Eingabebereich 0 bis 99999,9999
U Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nachdem die TNC einen Spanbruch
durchführt. Kein Spanbruch, wenn 0 eingegeben.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U Rückzug bei Spanbruch Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen
zurückfährt. Eingabebereich 0,1000 bis 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
