410 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1 Gr
undlag
en
16.1 Grundlagen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen können:

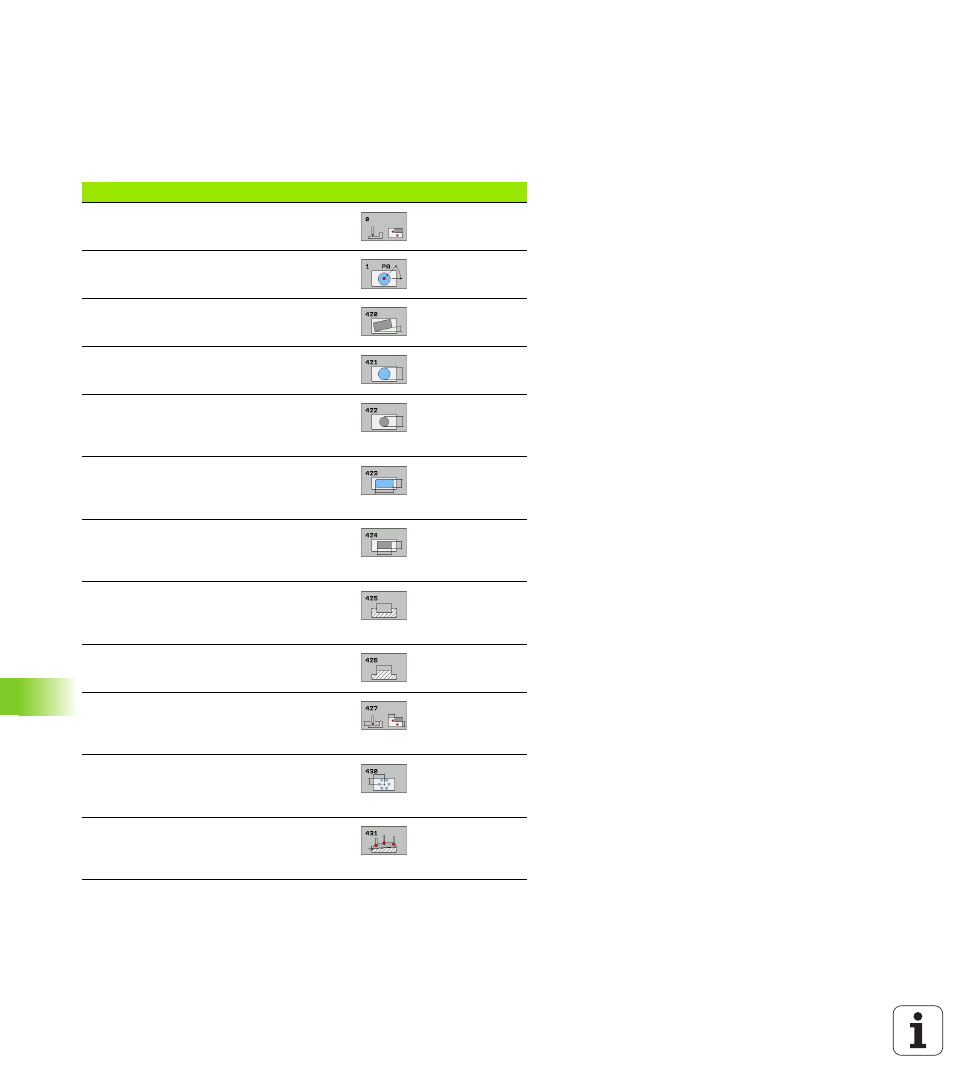

Zyklus Softkey Seite
0 BEZUGSEBENE Messen einer
Koordinate in einer wählbaren Achse Seite 416
1 BEZUGSEBENE POLAR Messen eines
Punktes, Antastrichtung über Winkel Seite 417
420 MESSEN WINKEL Winkel in der
Bearbeitungsebene messen Seite 419
421 MESSEN BOHRUNG Lage und
Durchmesser einer Bohrung messen Seite 422
422 MESSEN KREIS AUSSEN Lage und
Durchmesser eines kreisförmigen
Zapfens messen Seite 426
423 MESSEN RECHTECK INNEN Lage,
Länge und Breite einer Rechteck-Tasche
messen Seite 430
424 MESSEN RECHTECK AUSSEN
Lage, Länge und Breite eines Rechteck-
Zapfens messen Seite 434
425 MESSEN BREITE INNEN
(2. Softkey-Ebene) Nutbreite innen
messen Seite 438
426 MESSEN STEG AUSSEN
(2. Softkey-Ebene) Steg außen messen Seite 441
427 MESSEN KOORDINATE (2. Softkey-
Ebene) Beliebige Koordinate in
wählbarer Achse messen Seite 444
430 MESSEN LOCHKREIS (2. Softkey-
Ebene) Lochkreis-Lage und -
Durchmesser messen Seite 447
431 MESSEN EBENE (2. Softkey-Ebene)
A- und B-Achsenwinkel einer Ebene
messen Seite 451
