318 Zyklen: Sonderfunktionen
12.6 GRA
V
IEREN (Zyklus 225, DIN/ISO: G225)
Zyklusparameter
U Graviertext QS500: Graviertext. Erlaubte
Eingabezeichen: Siehe „Systemvariablen gravieren”,
Seite 319

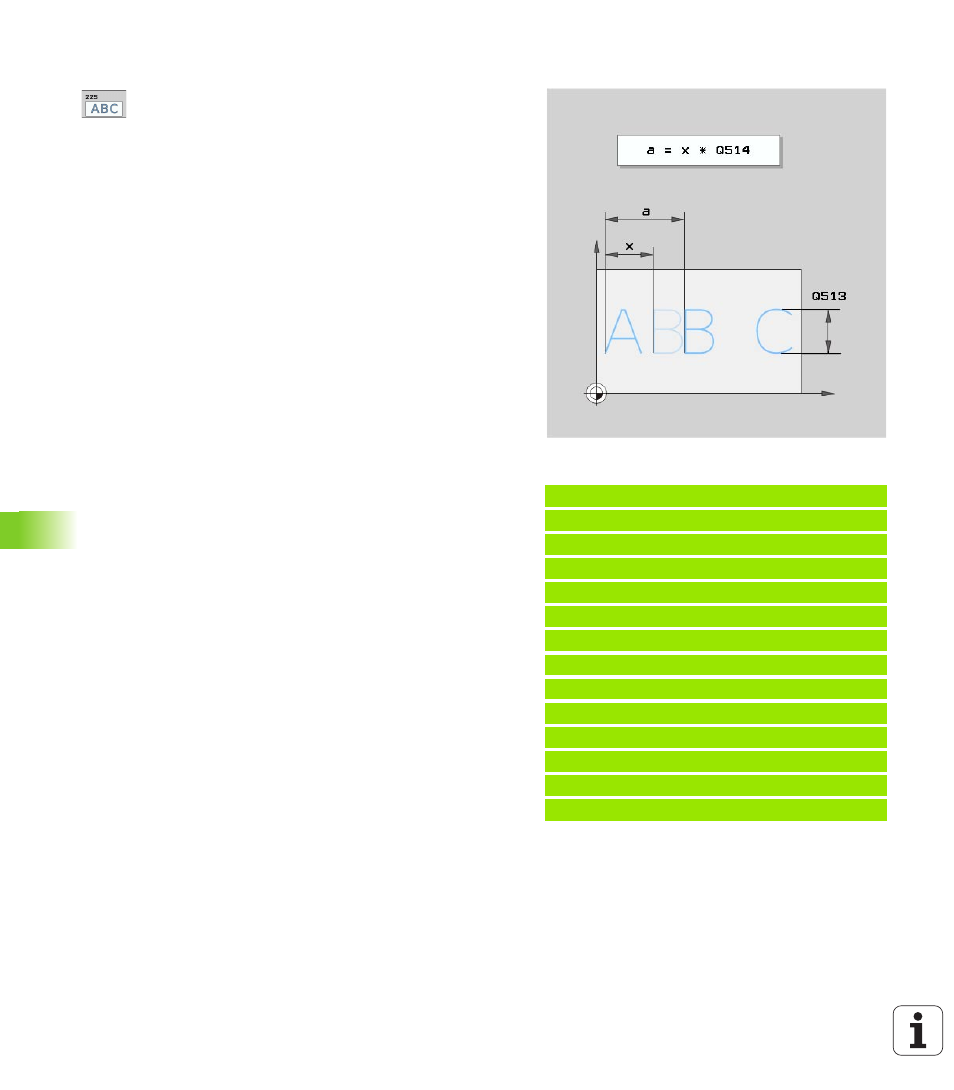

U Zeichenhöhe Q513 (absolut): Höhe der zu
gravierenden Zeichen in mm. Eingabebereich 0 bis
99999,9999
U Faktor Abstand Q514: Beim verwendeten Font
handelt es sich um einen sogenannten
Proportionalfont. Jedes Zeichen hat demnach seine
eigene Breite, die die TNC bei Definition von Q514=0
entsprechend graviert. Bei Definition von Q514
ungleich 0 skaliert die TNC den Abstand zwischen
den Zeichen. Eingabebereich 0 bis 9,9999
U Schriftart Q515: Momentan ohne Funktion
U Text auf Gerade/Kreis (0/1) Q516:
Text entlang einer Geraden gravieren: Eingabe = 0
Text auf einem Kreisbogen gravieren: Eingabe = 1
U Drehlage Q374: Mittelpunktswinkel, wenn Text auf
Kreis angeordnet werden soll. Eingabebereich -
360,0000 bis +360,0000°
U Radius bei Text auf Kreis Q517 (absolut): Radius
des Kreisbogens, auf dem die TNC den Text
anordnen soll in mm. Eingabebereich 0 bis
99999,9999
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Gravieren in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FAUTO, FU
oder FZ
U Tiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Graviergrund
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO, FU
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Beispiel: NC-Sätze
62 CYCL DEF 225 GRAVIEREN
QS500=“TXT2“ ;GRAVIERTEXT
Q513=10 ;ZEICHENHOEHE
Q514=0 ;FAKTOR ABSTAND
Q515=0 ;SCHRIFTART
Q516=0 ;TEXTANORDNUNG
Q374=0 ;DREHLAGE
Q517=0 ;KREISRADIUS
Q207=750 ;VORSCHUB FRAESEN
Q201=-0.5 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q200=2 ;SICHERHEITS-ABST.
Q203=+20 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
