HEIDENHAIN iTNC 530 323
12.7 INTERPOLA
TIONSDREHEN (Sof
tw
ar
e-Option, Zyklus 290,
DIN/ISO:
G290)

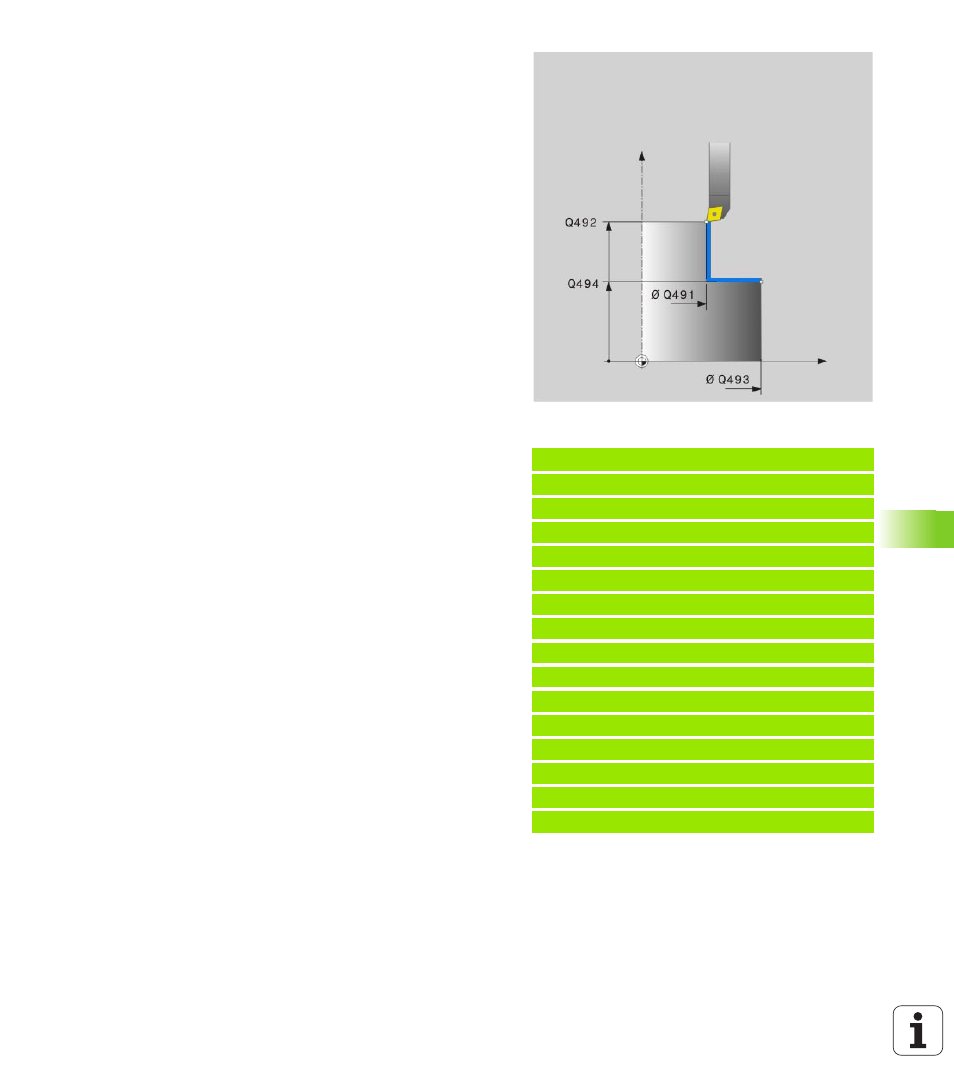

U Konturstart Durchmesser Q491 (absolut): Ecke des
Startpunkts in X, Durchmesser eingeben.
Eingabebereich -99999,9999 bis 99999,9999
U Konturstart Z Q492 (absolut): Ecke des Startpunkts
in Z. Eingabebereich -99999,9999 bis 99999,9999
U Konturende Durchmesser Q493 (absolut): Ecke des
Endpunkts in X, Durchmesser eingeben.
Eingabebereich -99999,9999 bis 99999,9999
U Konturende Z Q494 (absolut): Ecke des Endpunkts in
Z. Eingabebereich -99999,9999 bis 99999,9999
U Winkel Umfangsfläche Q495: Winkel der ersten zu
bearbeitenden Fläche in Grad. Eingabebereich
-179,999 bis 179,999
U Winkel der Planfläche Q496: Winkel der zweiten zu
bearbeitenden Fläche in Grad. Eingabebereich
-179,999 bis 179,999
U Radius der Konturecke Q500: Eckenverrundung
zwischen den zu bearbeitenden Flächen.
Eingabebereich 0 bis 999,999
Beispiel: NC-Sätze
62 CYCL DEF 225 GRAVIEREN
Q200=2 ;SICHERHEITS-ABST.
Q445=+50 ;SICHERE HOEHE
Q336=0 ;WINKEL SPINDEL
Q440=20 ;SCHNITTGESCHW.
Q441=0.75 ;ZUSTELLUNG
Q442=+0 ;STARTWINKEL
Q443=-1 ;BEARBEITUNGSR.
Q444=+6 ;INTERP. ACHSE
Q491=+25 ;KONTURSTART DURCHM
Q492=+0 ;KONTURSTART Z
Q493=+50 ;KONTURENDE X
Q494=-45 ;KONTURENDE Z
Q495=+0 ;WINKEL UMFANGFLAECHE
Q496=+0 ;WINKEL PLANFLAECHE
Q500=4.5 ;RADIUS KONTURECKE
