62 Bearbeitungszyklen verwenden
2.3 Must
er
-Definition P
A
T
TERN DEF
2.3 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion CYCL CALL
PAT
rufen können. Wie bei den Zyklus-Definitionen, stehen auch bei
der Musterdefinition Hilfsbilder zur Verfügung, die den jeweiligen
Eingabeparameter verdeutlichen.
Folgende Bearbeitungsmuster stehen zur Verfügung:
PATTERN DEF nur in Verbindung mit Werkzeug-Achse Z
verwenden!

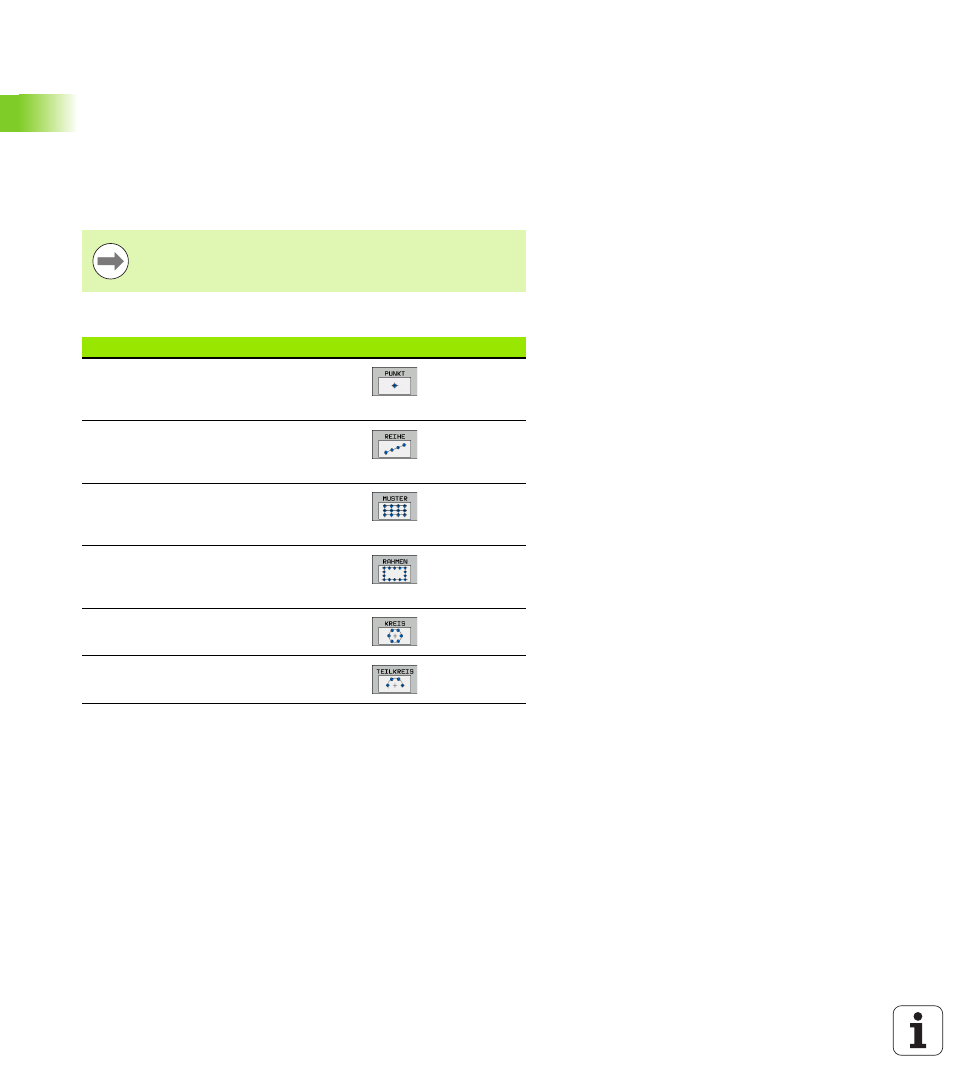

Bearbeitungsmuster Softkey Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen Seite 64
REIHE
Definition einer einzelnen Reihe, gerade
oder gedreht Seite 65
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt Seite 66
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt Seite 67
KREIS
Definition eines Vollkreises Seite 68
TEILKREIS
Definition eines Teilkreises Seite 69
