168 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.7 KREISZAPFEN (Zyklus 257
, DIN/ISO: G257)
5.7 KREISZAPFEN (Zyklus 257,
DIN/ISO: G257)

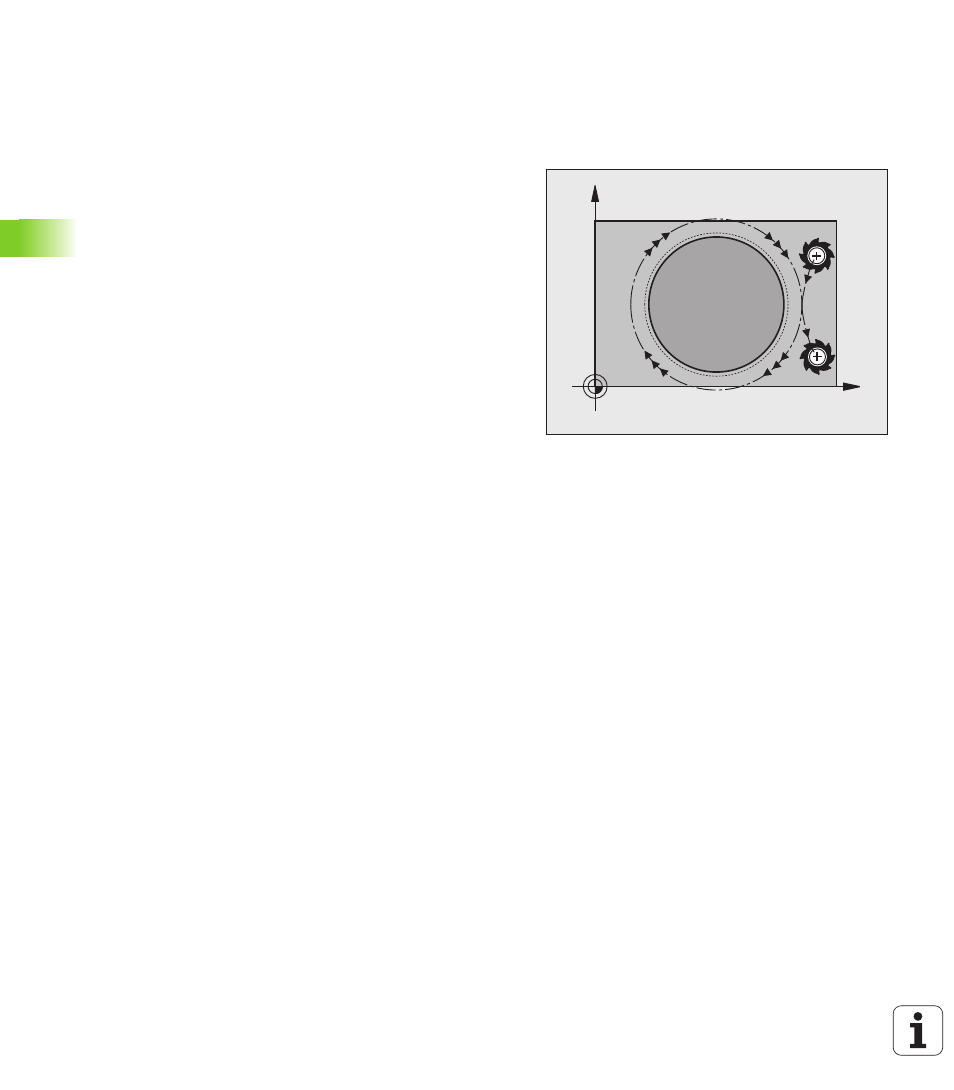

Zyklusablauf
Mit dem Kreiszapfen-Zyklus 257 können Sie einen Kreiszapfen
bearbeiten. Wenn der Rohteil-Durchmesser größer als die maximal
mögliche seitliche Zustellung ist, dann führt die TNC mehrere seitliche
Zustellungen aus bis der Fertigteil-Durchmesser ereicht ist.
1 Das Werkzeug fährt von der Zyklus-Startposition aus (Zapfenmitte)
in positiver X-Richtung auf die Startposition der Zapfenbearbeitung
2 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustelltiefe
3 Anschließend fährt das Werkzeug in einer spiralförmigen
Bewegung tangential an die Zapfenkontur und fräst danach einen
Umlauf.
4 Wenn sich der Fertigteil-Durchmesser nicht in einem Umlauf
erreichen lässt, stellt die TNC solange spiralförmig zu, bis der
Fertigteil-Durchmesser erreicht ist. Die TNC berücksichtigt dabei
den Rohteil-Durchmesser, den Fertigteil-Durchmesser und die
erlaubte seitliche Zustellung
5 Die TNC fährt das Werkzeug auf einer spiralförmigen Bahn von der
Kontur weg
6 Sind mehrere Tiefenzustellungen nötig, so erfolgt die neue
Tiefenzustellung an dem der Abfahrbewegung nächstgelegenen
Punkt
7 Dieser Vorgang wiederholt sich, bis die programmierte Zapfentiefe
erreicht ist
8 Am Zyklusende positioniert die TNC das Werkzeug – nach dem
spiralförmigen Wegfahren – in der Werkzeug-Achse auf den im
Zyklus definierten 2. Sicherheits-Abstand und anschließend in die
Zapfenmitte
X
Y
