HEIDENHAIN iTNC 530 (34049x-08) Pilot Benutzerhandbuch
Seite 116
116
Be
arbeit
ung
en
defin
ier
en

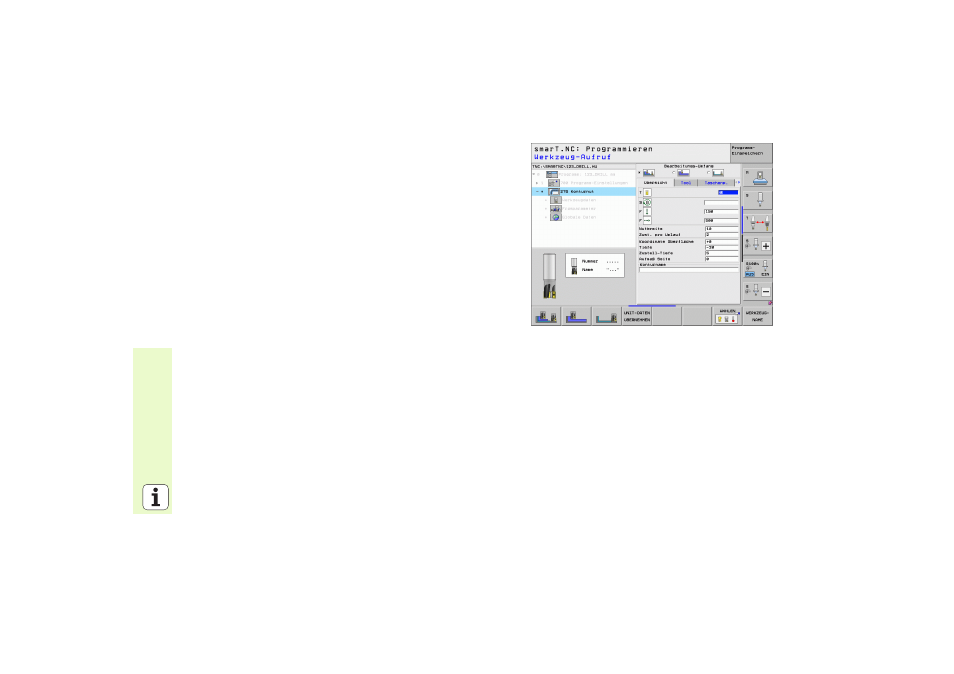

Unit 275 Konturnut
Mit der Konturnut lassen sich offene und geschlossene Konturnuten
bearbeiten, die Sie in einem .HC-Programm definiert, oder mit dem DXF-
Konverter erzeugt haben.
Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
Fräsart
: Gleichlauffräsen, Gegenlauffräsen oder Pendelbearbeitung
Nutbreite
: Breite der Nut eingeben; wenn Nutbreite gleich Werkzeug-
Durchmesser eingegeben, dann fährt die TNC das Werkzeug lediglich
entlang der definierten Kontur
Zust. pro Umlauf
: Wert, um den die TNC das Werkzeug pro Umlauf in
Bearbeitungsrichtung versetzt
Koordinate Oberfläche
: Koordinate der Werkstück-Oberfläche, auf die
sich eingegebene Tiefen beziehen
Tiefe
: Frästiefe
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
Aufmaß Seite
: Schlichtaufmaß
Konturname
: Name der Kontur-Datei (.HC), die bearbeitet werden soll.
Wenn Option DXF-Konverter verfügbar ist, dann können Sie direkt aus
dem Formular heraus eine Kontur mit dem DXF-Konverter erstellen
