Grundeinstellungen

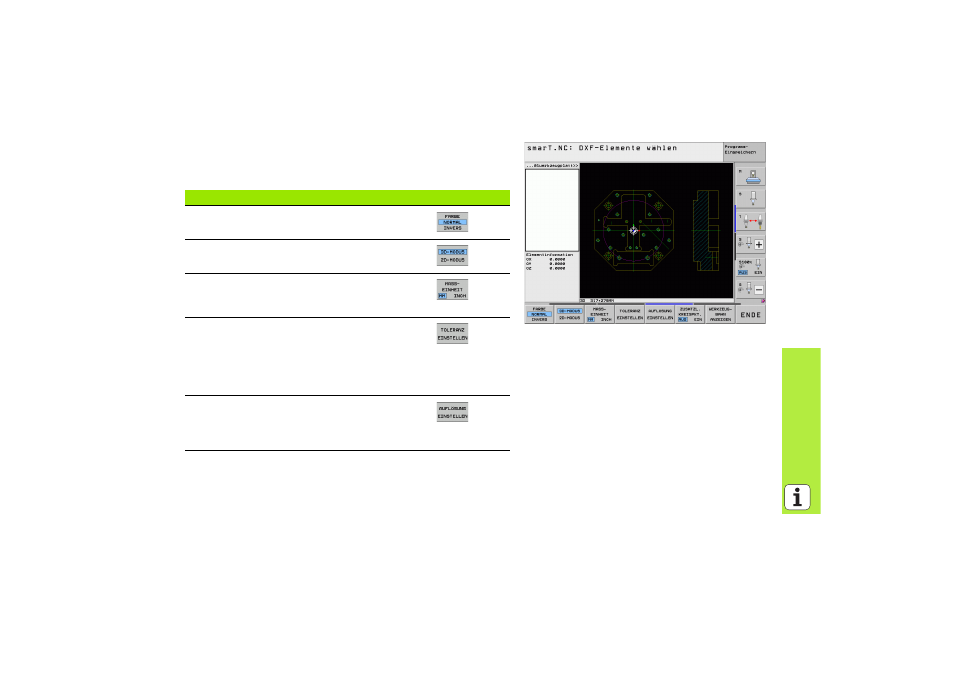

Auf der dritten Softkey-Leiste stehen verschieden Einstellmöglichkeiten
zur Verfügung:
Einstellung Softkey
FARBE NORMAL/INVERS: Umschalten des
Farbschemas
3D-MODUS/2D-MODUS: Umschalten zwischen
2D- und 3D-Modus
Maßeinheit MM/INCH: Maßeinheit der DXF-Datei
einstellen. In dieser Maßeinheit gibt die TNC auch
das Kontur-Programm aus.
Toleranz einstellen. Die Toleranz legt fest, wie weit
benachbarte Konturelemente voneinander entfernt sein
dürfen. Mit der Toleranz können Sie Ungenauigkeiten
ausgleichen, die bei der Zeichnungserstellung gemacht
wurden. Grundeinstellung ist abhängig von der
Ausdehnung der gesamten DXF-Datei.
Auflösung einstellen. Die Auflösung legt fest, mit
wieviel Nachkommastellen die TNC das Kontur-
Programm erzeugen soll. Grundeinstellung: 4
Nachkommastellen (entspricht 0.1 µm Auflösung)
