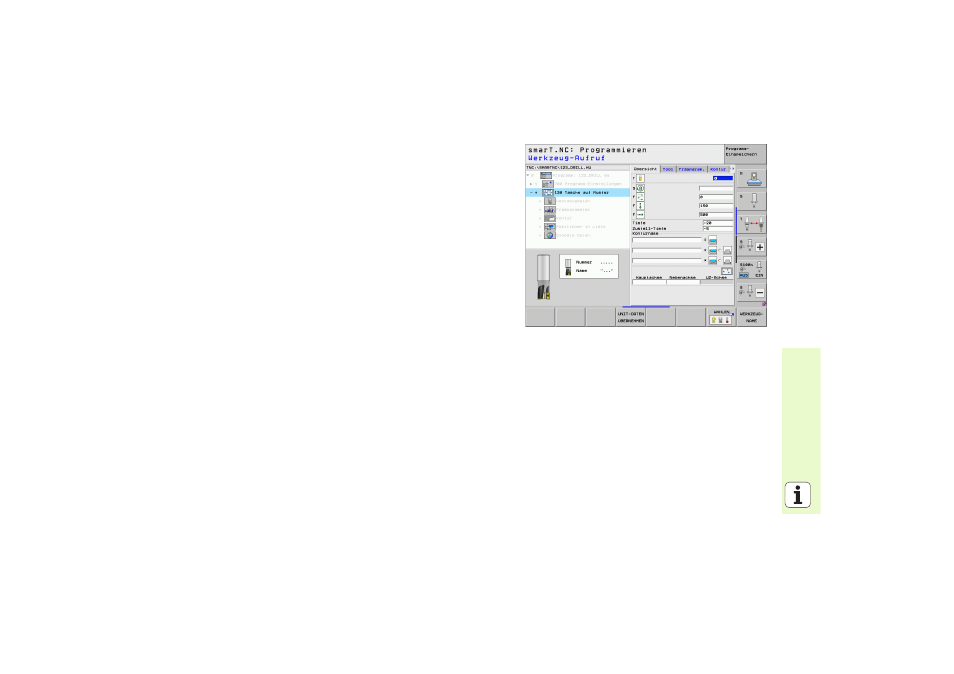

Unit 130 Kontutasche auf Punktemuster (FCL 3-Funktion)
Mit dieser UNIT können Sie beliebig geformte Taschen, die auch Inseln
enthalten dürfen, auf einem beliebigen Punktemuster anordnen und
ausräumen.
Wenn erforderlich, können Sie im Detailformular Kontur jeder Teilkontur
eine separate Tiefe zuweisen (FCL2-Funktion). In diesem Fall müssen Sie
immer mit der tiefsten Tasche beginnen.
Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Vorschub Einpendeln [mm/min], FU [mm/U] oder FZ [mm/Zahn]. 0
eingeben, wenn senkrecht eingetaucht werden soll
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
Tiefe
: Frästiefe
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt wird
Aufmaß Seite
: Schlichtaufmaß Seite
Aufmaß Tiefe
: Schlichtaufmaß Tiefe
Konturname
: Liste der Teilkonturen (.HC-Dateien) die verknüpft werden
sollen. Wenn Option DXF-Konverter verfügbar ist, dann können Sie
direkt aus dem Formular heraus eine Kontur mit dem DXF-Konverter
erstellen
Positionen oder Punktemuster
: Positionen definieren, auf denen die TNC
die Konturtasche abarbeiten soll (siehe „Grundlagen” auf Seite 157)
