174

Be

arbeit

ungspo

sitionen

definier

en

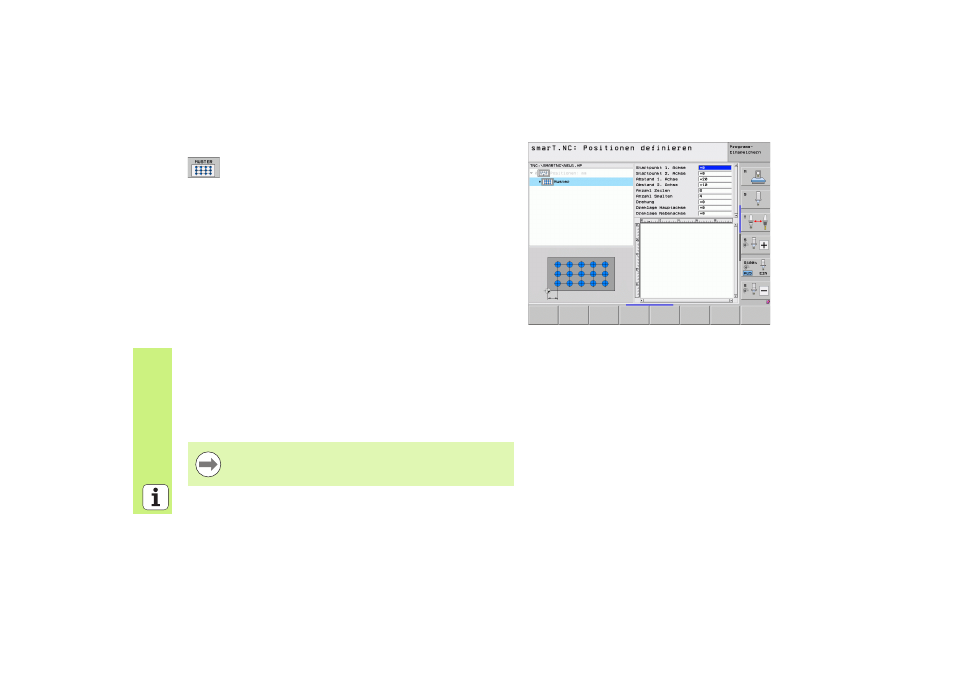

Muster, gerade, gedreht oder verzerrt

Startpunkt 1. Achse

: Koordinate des Muster-Startpunktes

1

in der Hauptachse der Bearbeitungsebene

Startpunkt 2. Achse

: Koordinate des Muster-Startpunktes

2

in der Nebenachse der Bearbeitungsebene

Abstand 1. Achse

: Abstand der Bearbeitungspositionen in

der Hauptachse der Bearbeitungsebene. Wert positiv oder

negativ eingebbar

Abstand 2. Achse

: Abstand der Bearbeitungspositionen in

der Nebenachse der Bearbeitungsebene. Wert positiv oder

negativ eingebbar

Anzahl Zeilen

: Gesamt-Zeilenanzahl des Musters

Anzahl Spalten

: Gesamt-Spaltenanzahl des Musters

Drehung

: Drehwinkel, um den das gesamte Muster um den

eingegebenen Startpunkt gedreht wird. Bezugsachse:

Hauptachse der aktiven Bearbeitungsebene (z.B. X bei

Werkzeug-Achse Z). Wert positiv oder negativ eingebbar

Drehlage Hauptachse

: Drehwinkel, um den ausschließlich

die Hauptachse der Bearbeitungsebene bezogen auf den

eingegebenen Startpunkt verzerrt wird. Wert positiv oder

negativ eingebbar.

Drehlage Nebenachse

: Drehwinkel, um den ausschließlich

die Nebenachse der Bearbeitungsebene bezogen auf den

eingegebenen Startpunkt verzerrt wird. Wert positiv oder

negativ eingebbar.

Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse

wirken additiv auf eine zuvor durchgeführte

Drehung

des gesamten Musters.
