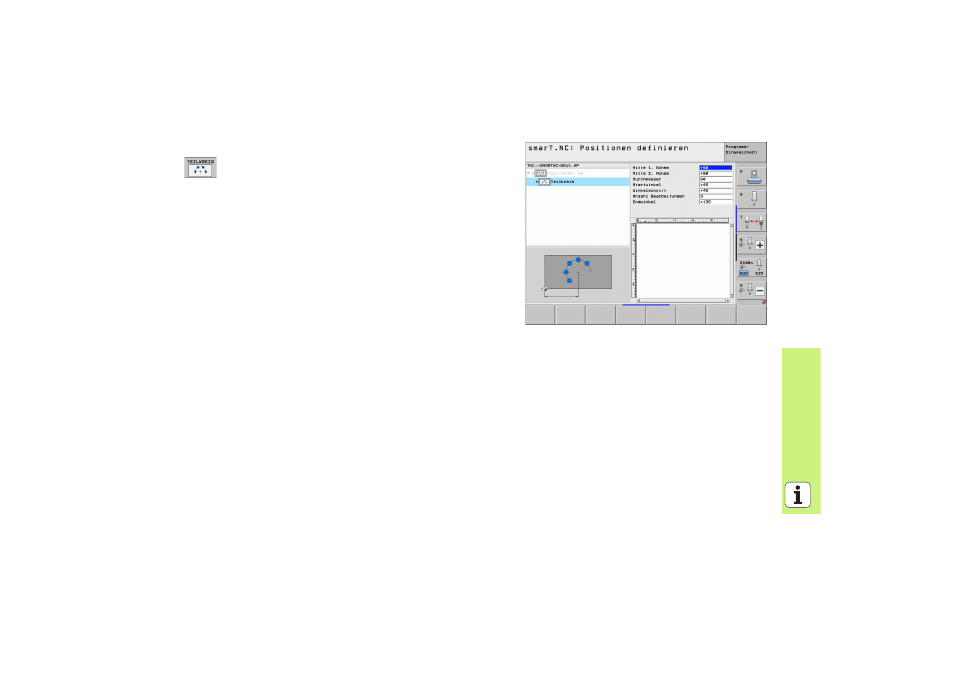

Teilkreis
 Mitte 1. Achse : Koordinate des Kreis-Mittelpunktes 1 in der
Hauptachse der Bearbeitungsebene
 Mitte 2. Achse : Koordinate des Kreis-Mittelpunktes 2 in der
Nebenachse der Bearbeitungsebene
 Durchmesser : Kreis-Durchmesser
 Startwinkel : Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
 Winkelschritt : Inkrementaler Polarwinkel zwischen zwei
Bearbeitungspositionen. Wert positiv oder negativ
eingebbar. Eine Änderung des Winkelschritts bewirkt
automatisch eine Änderung des definierten Endwinkels
 Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
 Endwinkel : Polarwinkel der letzten Bohrung. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar.
Eine Änderung des Endwinkels bewirkt automatisch eine
Änderung des ggf. zuvor definierten Winkelschritts
