220
UNIT
-P
rogr
amm gr
afisc
h t
est
en
und aba
rbe
it
en

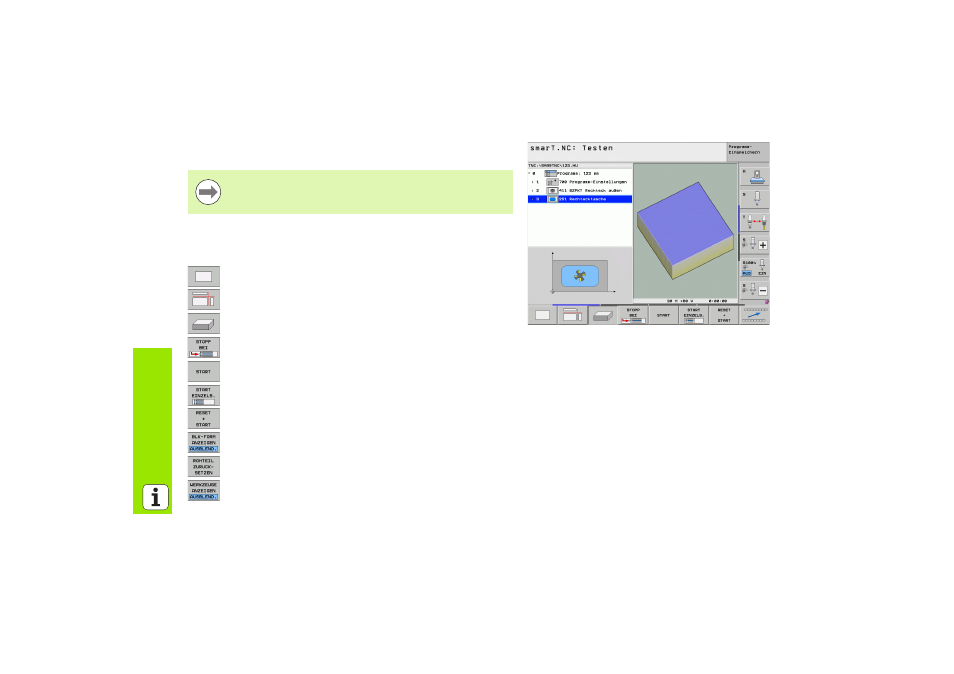

Test-Grafik und Programmlauf-Grafik
In den Unter-Betriebsarten Testen und Abarbeiten kann die TNC eine
Bearbeitung grafisch darstellen. Über Softkey sind folgende Funktionen
wählbar:
 Draufsicht
 Darstellung in 3 Ebenen
 3D-Darstellung
 Programm-Test bis zu einem bestimmten Satz ausführen
 Gesamtes Programm testen
 Programm unitweise testen
 Rohteil rücksetzen und gesamtes Programm testen
 Rohteilumriss anzeigen/nicht anzeigen
 Rohteil zurücksetzen
 Werkzeug anzeigen/ausblenden
Die Bildschirmaufteilung GRAFIK oder
PROGRAMM+GRAFIK wählen!
