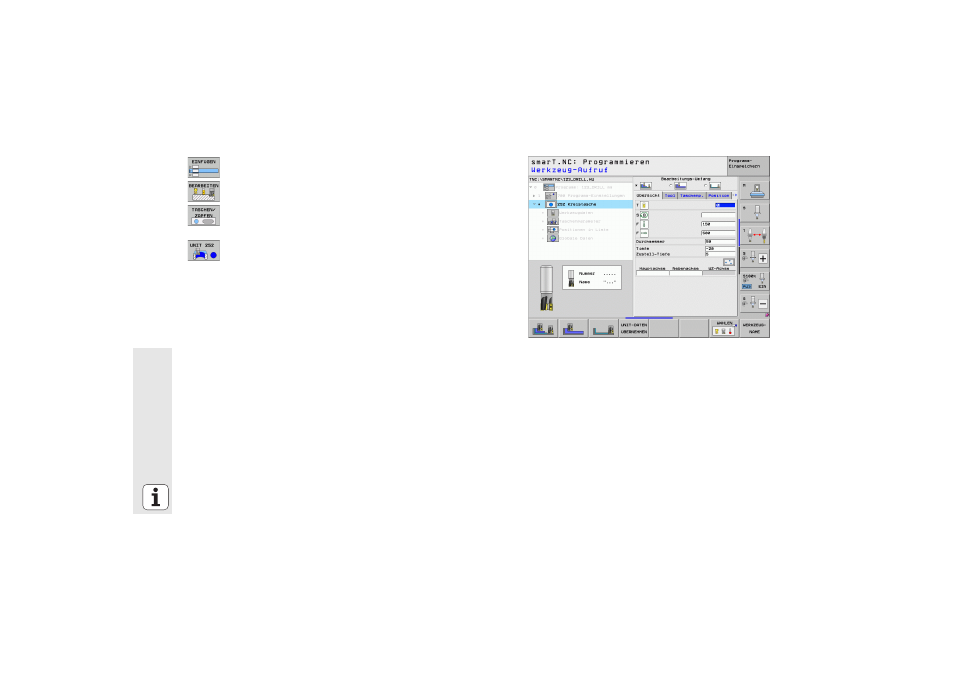

Kreistasche definieren
Bearbeitungsabschnitt einfügen: Softkey EINFÜGEN
drücken
Bearbeitung einfügen
Taschenbearbeitung einfügen: Softkey TASCHEN/ZAPFEN
drücken, die TNC zeigt eine Softkeyleiste mit den
verfügbaren Fräsbearbeitungen an
Kreistasche wählen: Softkey UNIT 252 drücken, die TNC
zeigt das Formular für eine Kreistaschenbearbeitung an. Der
Bearbeitungsumfang steht auf schruppen und schlichten
Werkzeug festlegen: Softkey WÄHLEN drücken, die TNC
zeigt in einem Überblendfenster den Inhalt der Werkzeug-
Tabelle TOOL.T an
Hellfeld mit den Pfeiltasten auf den Schaftfräser bewegen
und mit Taste ENT ins Formular übernehmen
Spindeldrehzahl eingeben, mit Taste ENT bestätigen
Eintauchvorschub eingeben, mit Taste ENT bestätigen
Fräsvorschub eingeben, mit Taste ENT bestätigen
Durchmesser der Kreistasche eingeben, mit Taste ENT
bestätigen
Tiefe, Zustell-Tiefe und Schlichtaufmaß Seite eingeben,
jeweils mit Taste ENT bestätigen
Mittelpunktskoordinaten der Kreistasche in X und Y
eingeben, jeweils mit Taste ENT bestätigen
Formular mit Taste END speichern. Die
Kreistaschenbearbeitung ist vollständig definiert
Das erstellte Programm wie zuvor beschrieben testen und
abarbeiten
