HEIDENHAIN iTNC 530 (34049x-08) Pilot Benutzerhandbuch
Seite 162
162
Be
arbeit
ungspo
sitionen
definier
en

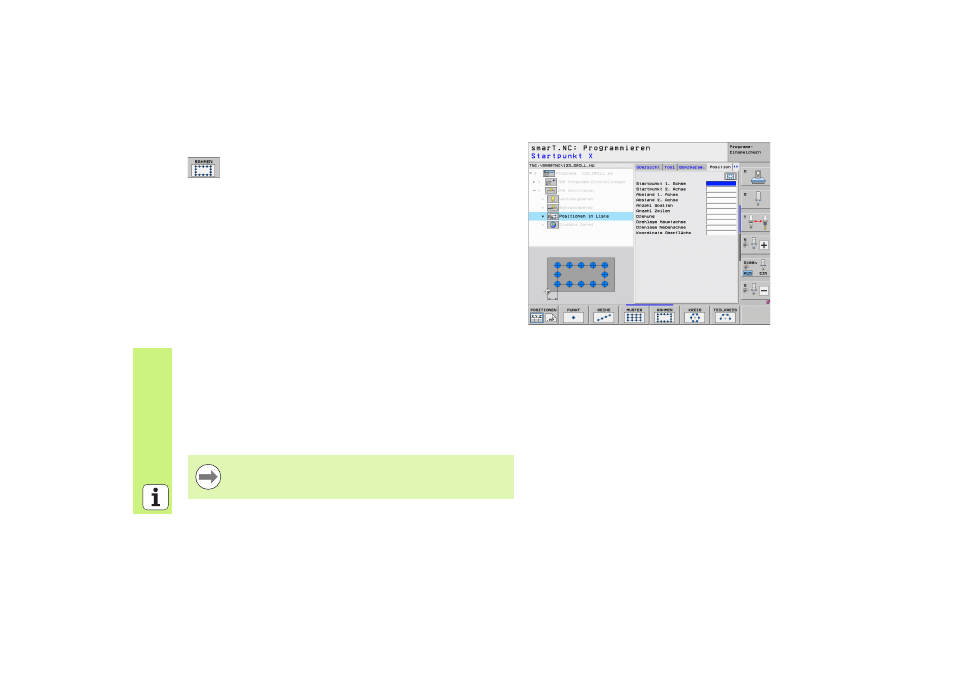

Rahmen, gerade, gedreht oder verzerrt
Startpunkt 1. Achse
: Koordinate des Rahmen-Startpunktes
1
in der Hauptachse der Bearbeitungsebene
Startpunkt 2. Achse
: Koordinate des Rahmen-Startpunktes
2
in der Nebenachse der Bearbeitungsebene
Abstand 1. Achse
: Abstand der Bearbeitungspositionen in
der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
Abstand 2. Achse
: Abstand der Bearbeitungspositionen in
der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
Anzahl Zeilen
: Gesamt-Zeilenanzahl des Rahmens
Anzahl Spalten
: Gesamt-Spaltenanzahl des Rahmens
Drehung
: Drehwinkel, um den der gesamte Rahmen um den
eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar
Drehlage Hauptachse
: Drehwinkel, um den ausschließlich
die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
Drehlage Nebenachse
: Drehwinkel, um den ausschließlich
die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
Koordinate Oberfläche
: Koordinate Werkstück-Oberfläche
Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse
wirken additiv auf eine zuvor durchgeführte
Drehung
des gesamten Rahmens.
