Konturelemente teilen, verlängern, verkürzen
Wenn zu selektierende Konturelemente in der Zeichnung stumpf
aneinderstoßen, müssen Sie das entsprechende Konturelement
zunächst teilen. Diese Funktion steht Ihnen automatisch zur Verfügung,
wenn Sie sich im Modus zum Selektieren einer Kontur befinden.
Gehen Sie wie folgt vor:
 Das stumpf anstoßende Konturelement ist ausgewählt, also blau
markiert

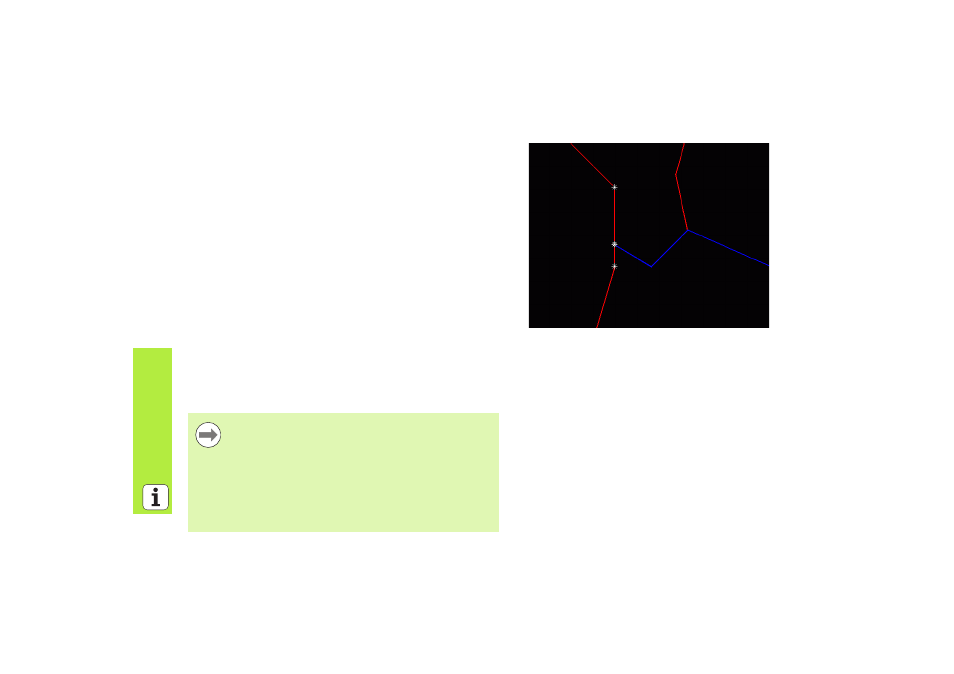

 Zu teilendes Konturelement anklicken: Die TNC zeigt den Schnittpunkt
durch einen Stern mit Kreis an und die selektierbaren Endpunkte durch
einen einfachen Stern
 Mit gedrückter Taste CTRL auf den Schnittpunkt klicken: Die TNC teilt
das Konturelement im Schnittpunkt und blendet die Punkte wieder
aus. Ggf. verlängert oder verkürzt die TNC das stumpf anstoßende
Konturelement bis an den Schnittpunkt beider Elemente
 Das geteilte Konturelement erneut anklicken: Die TNC blendet den
Schnitt- und die Endpunkte wieder ein
 Gewünschten Endpunkt anklicken: Die TNC markiert das jetzt geteilte
Element blau
 Nächstes Konturelement wählen
Wenn das zu verlängernde/zu verkürzende
Konturelement eine Gerade ist, dann verlängert/verkürzt
die TNC das Konturelement linear. Wenn das zu
verlängernde/zu verkürzende Konturelement ein
Kreisbogen ist, dann verlängert/verkürzt die TNC den
Kreisbogen zirkular.
Um diese Funktionen nutzen zu können, müssen
mindestens zwei Konturelemente bereits selektiert sein,
damit die Richtung eindeutig bestimmt ist.
