Konturprogrammierung aus einem Formular heraus starten
Betriebsart smarT.NC wählen
Beliebigen Bearbeitungsschritt wählen, für den
Konturprogramme erforderlich sind (UNIT 122, UNIT 125)

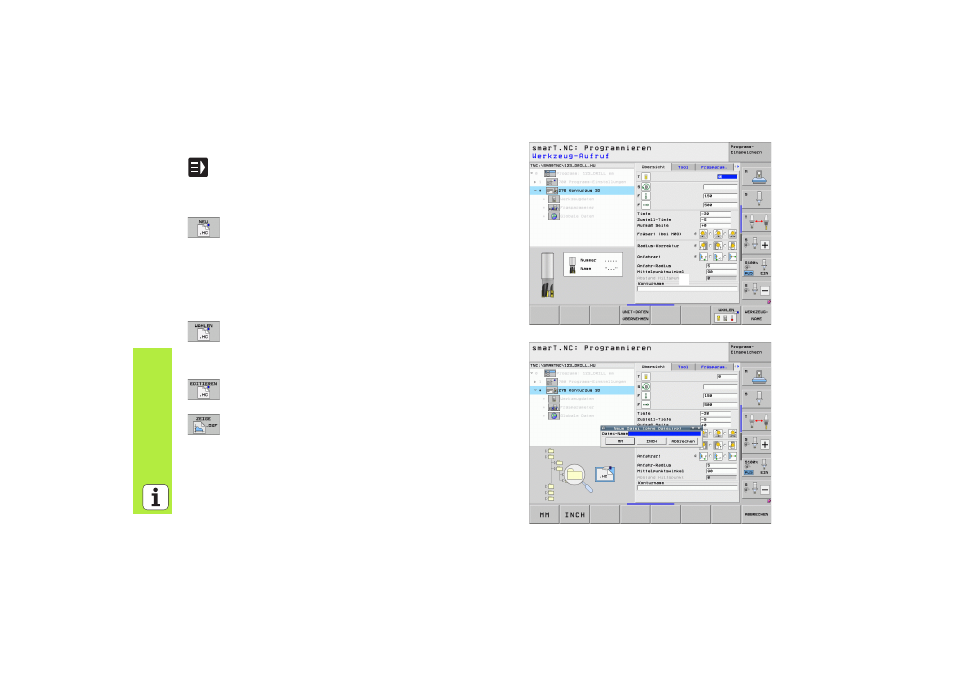

Eingabefeld wählen, in dem der Name des
Konturprogramms zu definieren ist (
1
, siehe Bild)
Um eine neue Datei zu erstellen
: Datei-Namen (ohne
Datei-Typ) eingeben, mit Softkey NEU bestätigen
Maßeinheit des neuen Konturprogramms im
Überblendfenster mit Taste MM oder INCH bestätigen:
smarT.NC öffnet ein Konturprogramm in der von Ihnen
gewählten Maßeinheit, befindet sich anschließend in der
Konturprogrammierung und übernimmt automatisch die im
Unit-Programm festgelegte Rohteildefinition (Definition der
Zeichenfläche)
Um eine vorhandene HC-Datei zu wählen
: Softkey
WÄHLEN HC drücken: smarT.NC zeigt ein
Überblendfenster mit vorhandenen Konturprogrammen.
Eine der angezeigten Konturprogramme wählen und mit
Taste ENT oder Schalftläche OK ins Formular übernehmen
Um eine bereits gewählte HC-Datei zu editieren
: Softkey
EDITIEREN drücken: smarT.NC startet dann direkt die
Konturprogrammeirung
Um eine HC-Datei mit dem DXF-Konverter zu erstellen
:
Softkey ZEIGE DXF drücken: smarT.NC zeigt ein
Überblendfenster mit vorhandenen DXF-Dateien. Eine der
angezeigten DXF-Dateien wählen und mit Taste ENT oder
Schalftläche OK übernehmen: Die TNC startet den DXF-
Konverter, mit dem Sie die gewünschte Kontur selektieren
und den Konturnamen direkt ins Formular speichern können
(siehe “DXF-Dateien verarbeiten (Software-Option)” auf
