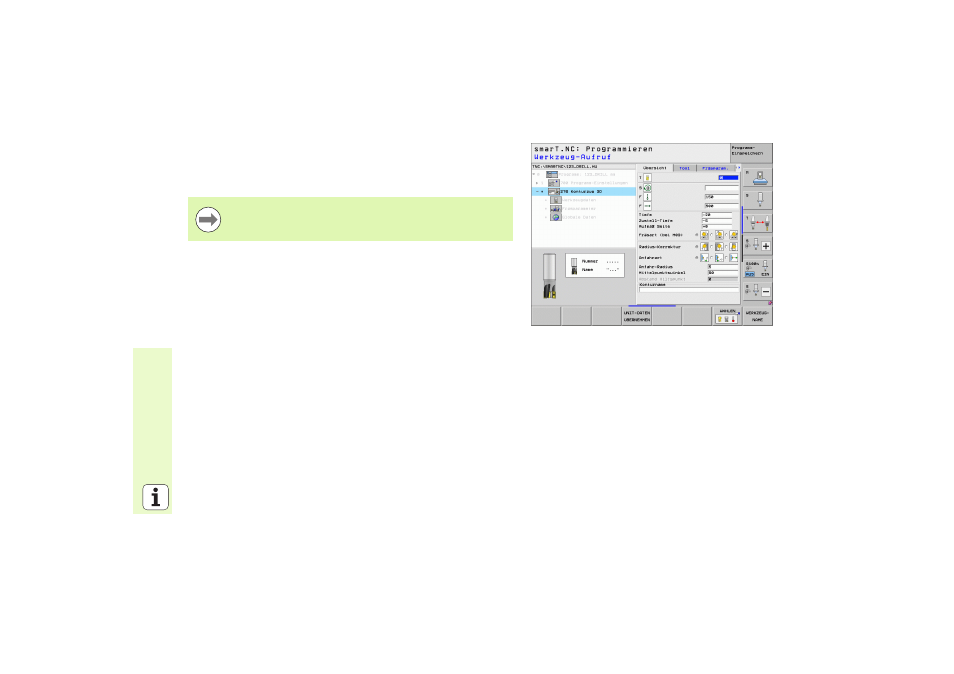

Unit 276 Konturzug 3D
Mit dem Konturzug lassen sich offene und geschlossene Konturen
bearbeiten, die Sie in einem .HC-Programm definiert, oder mit dem
DXF-Konverter erzeugt haben.
Parameter im Formular Übersicht:
 T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
 S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
 F : Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
 F : Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
 Tiefe : Frästiefe, wenn mit 0 programmiert, fährt die TNC auf der
Z-Koordinate des Kontur-Unterprogramms
 Zustell-Tiefe : Maß, um welches das Werkzeug jeweils zugestellt
wird
 Aufmaß Seite : Schlichtaufmaß
 Fräsart : Gleichlauffräsen, Gegenlauffräsen oder Pendelbearbeitung
 Radius-Korrektur : Die Kontur linkskorrigiert, rechtskorrigiert oder
unkorrigiert bearbeiten
 Anfahrart : Tangentiales Anfahren auf einem Kreisbogen oder
tangentiales Anfahren auf einer Geraden oder senkrecht auf die Kontur
anfahren
 Anfahr-Radius (nur wirksam, wenn tangentiales Anfahren auf einem
Kreisbogen gewählt ist): Radius des Einfahrkreises
Start- und Endpunkt der Kontur so wählen, das genügend
Platz für An- und Wegfahrbewegungen vorhanden ist!
