Konturen definieren
Grundlagen
Konturen definieren Sie grundsätzlich in separaten Dateien (Datei-Typ .HC).
Da .HC-Dateien reine Konturbeschreibung – nur Geometrie-, keine
Technologiedaten – beinhalten, können Sie diese flexibel einsetzen: als
Konturzug, als Tasche oder als Insel.
HC-Dateien können Sie entweder mit den zur Verfügung stehenden
Bahnfunktionen erstellen oder mit Hilfe des DXF-Konverters (Software-
Option) aus existierenden DXF-Dateien exportieren.
Bereits existierende Konturbeschreibungen in älteren Klartext-Dialog-
Programmen (.H-Dateien), können Sie mit wenigen Handgriffen in eine
smarT.NC-Konturbeschreibung konvertieren (siehe Seite 189).

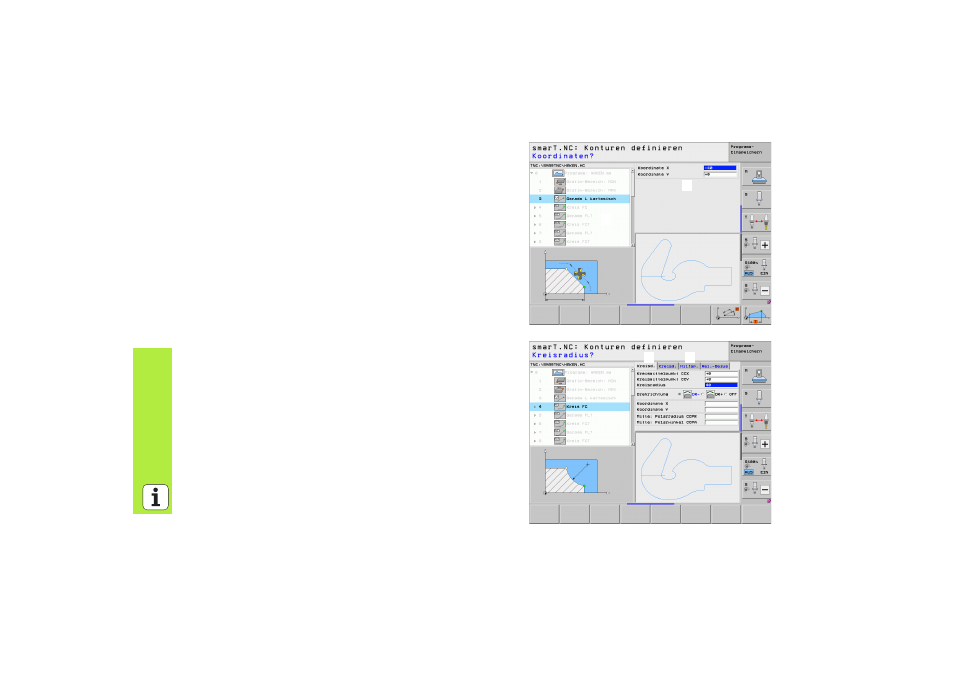

Ebenso wie in Unitprogrammen und beim Mustergenerator, stellt
smarT.NC jedes einzelne Konturelement im Treeview 1 mit einem
entsprechenden Icon dar. Im Eingabeformular 2 geben Sie die Daten zum
jeweiligen Konturelement ein. Bei der Freien Kontur-Programmierung FK
stehen neben dem Übersichtsformular 3 bis zu 3 weitere Detailformulare
( 4 ) zur Verfügung, in denen Sie Daten eingeben können (siehe Bild rechts
unten).
1 1
1 2
1 3 1 4
