Unit 254 Runde Nut

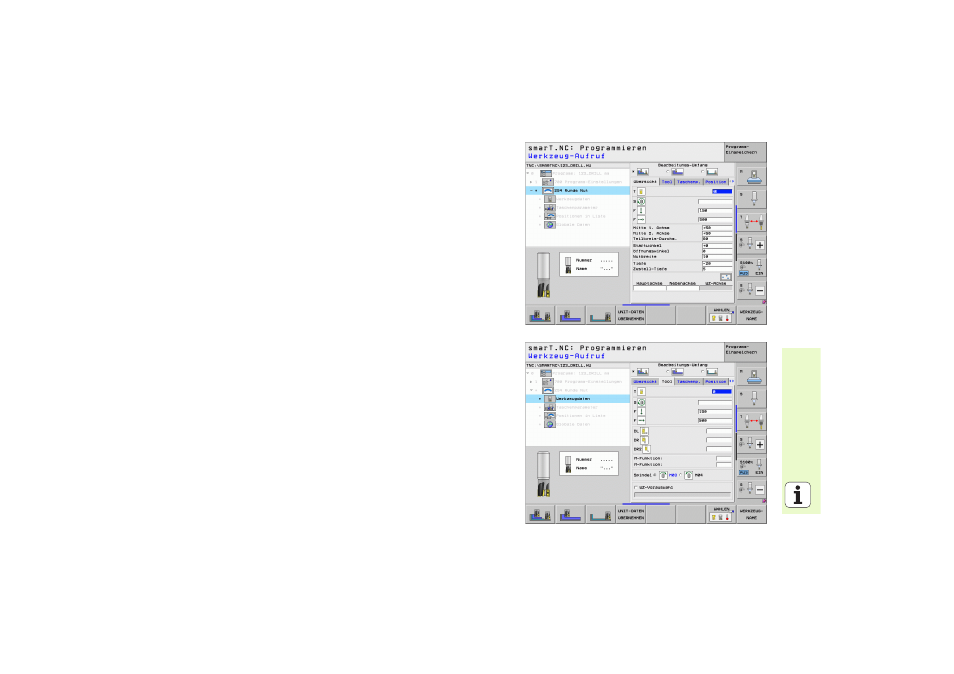

Parameter im Formular Übersicht:
 Bearbeitungs-Umfang : Schruppen und schlichten, nur schruppen oder
nur schlichten per Softkey wählen
 T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
 S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
 F : Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
 F : Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
 Mitte 1. Achse : Teilkreis-Mitte Hauptachse
 Mitte 2. Achse : Teilkreis-Mitte Nebenachse
 Teilkreis-Durchmesser
 Startwinkel : Polarwinkel des Startpunktes
 Öffnungswinkel
 Nutbreite
 Tiefe : Endtiefe der Nut
 Zustell-Tiefe : Maß, um welches das Werkzeug jeweils zugestellt wird
 Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 157)
Zusätzliche Parameter im Detailformular Tool:
 DL : Delta-Länge für Werkzeug T
 DR : Delta-Radius für Werkzeug T
 DR2 : Delta-Radius 2 (Eckenradius) für Werkzeug T
 M-Funktion : Beliebige Zusatzfunktionen M
 Spindel : Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
 WZ-Vorauswahl : Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
