HEIDENHAIN iTNC 530 (34049x-08) Pilot Benutzerhandbuch
Seite 164
164
Be
arbeit
ungspo
sitionen
definier
en

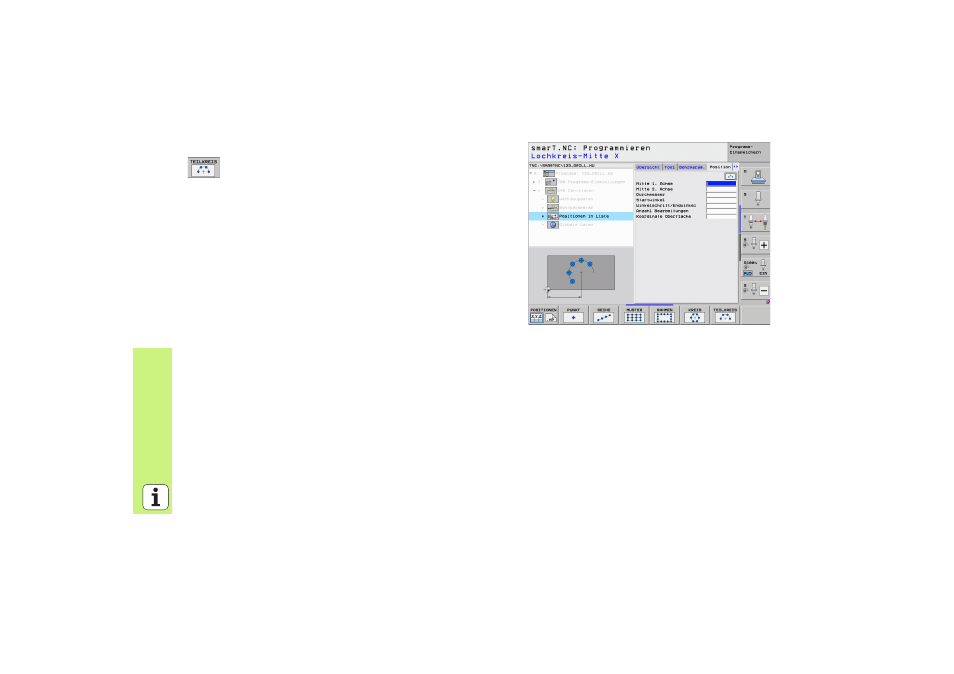

Teilkreis
Mitte 1. Achse
: Koordinate des Kreis-Mittelpunktes
1
in der
Hauptachse der Bearbeitungsebene
Mitte 2. Achse
: Koordinate des Kreis-Mittelpunktes
2
in der
Nebenachse der Bearbeitungsebene
Durchmesser
: Durchmesser des Lochkreises
Startwinkel
: Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
Winkelschritt/Endwinkel
: Inkrementaler Polarwinkel
zwischen zwei Bearbeitungspositionen. Alternativ absoluter
Endwinkel eingebbar (per Softkey umschalten). Werte
positiv oder negativ eingebbar
Anzahl Bearbeitungen
: Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
Koordinate Oberfläche
: Koordinate Werkstück-Oberfläche
