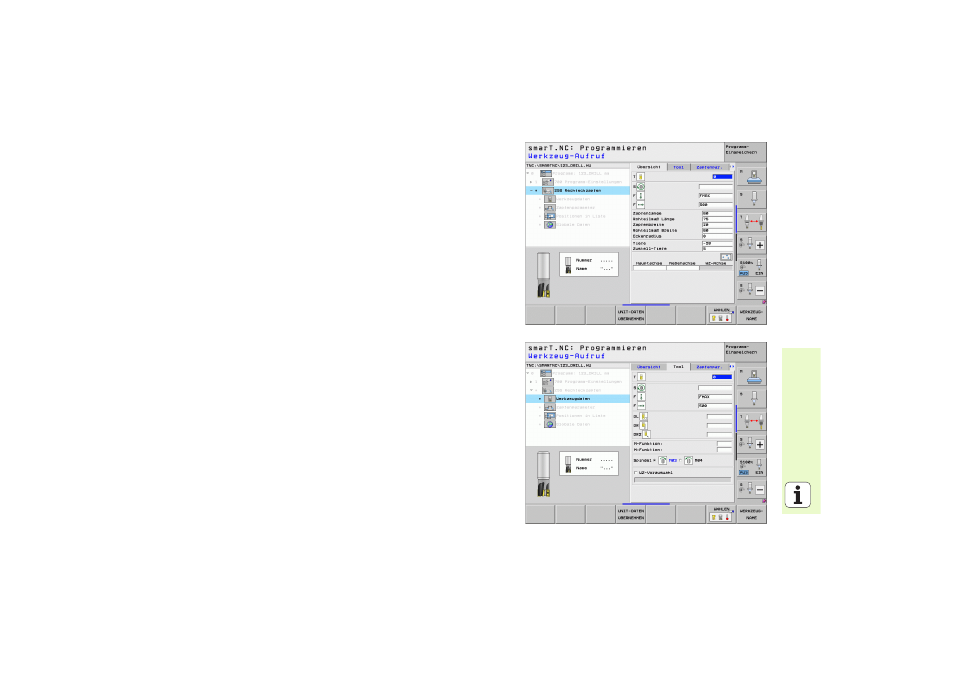

Unit 256 Rechteckzapfen
Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
Zapfenlänge
: Länge des Zapfens in der Hauptachse
Rohteilmaß Länge
: Länge des Rohteils in der Hauptachse
Zapfenbreite
: Breite des Zapfens in der Nebenachse
Rohteilmaß Breite
: Breite des Rohteils in der Hauptachse
Eckenradius
: Radius an der Zapfenecke
Tiefe
: Endtiefe des Zapfens
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt wird
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
Zusätzliche Parameter im Detailformular Tool:
DL
: Delta-Länge für Werkzeug T
DR
: Delta-Radius für Werkzeug T
DR2
: Delta-Radius 2 (Eckenradius) für Werkzeug T
M-Funktion
: Beliebige Zusatzfunktionen M
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
