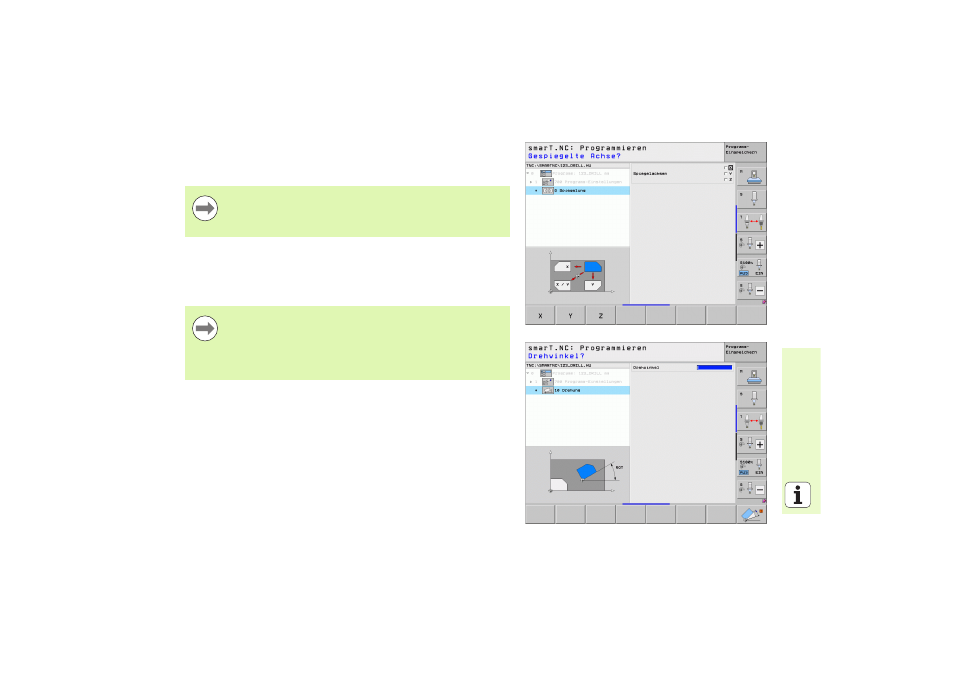

Unit 8 Spiegeln (FCL 2-Funktion)
Mit der Unit 8 definieren Sie per Checkbox die gewünschten
Spiegelachsen.
Unit 10 Drehung (FCL 2-Funktion)
Mit der Unit 10 Drehung definieren Sie einen Drehwinkel, um den
smarT.NC die nachfolgend definierten Bearbeitungen in der aktiven
Bearbeitungsebene gedreht ausführen soll.
Wenn Sie nur eine Spiegelachse definieren, ändert die TNC
die Bearbeitungs-Richtung.
Spiegeln rücksetzen: Unit 8 ohne Spiegelachsen definieren.
Vor Zyklus 10 muss zumindest ein Werkzeug-Aufruf mit
Definition der Werkzeug-Achse programmiert sein, damit
smarT.NC die Ebene bestimmen kann, in der gedreht
werden soll.
Drehung rücksetzen: Unit 10 mit Drehung 0 definieren.
