Konturen editieren
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

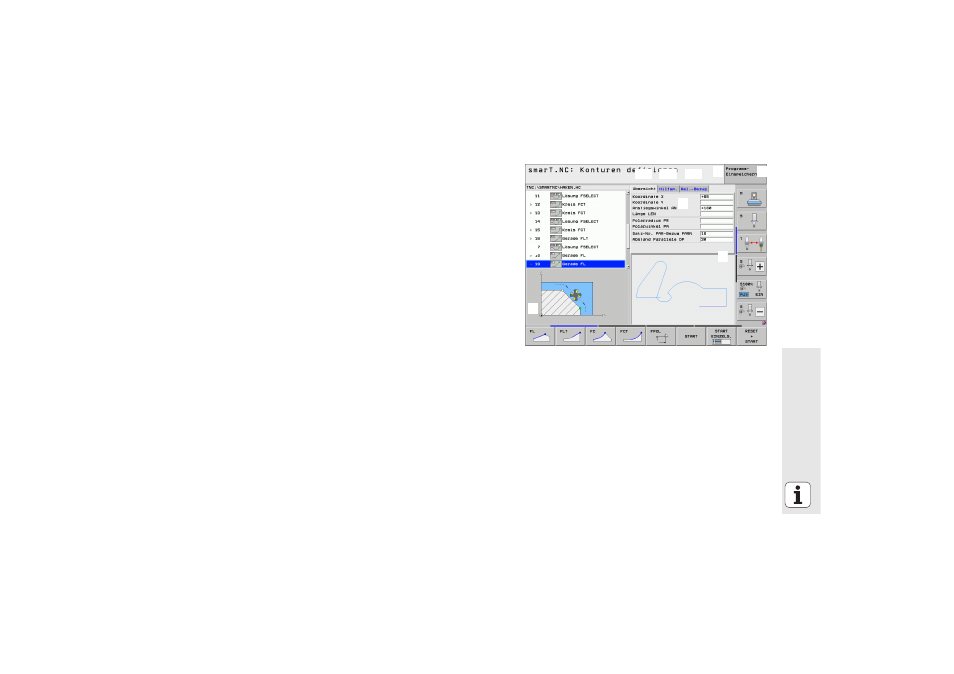

Kopfzeile: Betriebsartentext, Fehlermeldungen
2
Aktive Hintergrund-Betriebsart
3
Baumstruktur (Treeview), in dem die jeweiligen Konturelemente
strukturiert dargestellt werden
4
Formularfenster mit den jeweiligen Eingabeparametern: Bei der
FK-Programmierung sind bis zu vier Formulare vorhanden:
4.1
: Übersichtsformular
Enthält die am meisten verwendeten Eingabemöglichkeiten
4.2
: Detailformular 1
Enthält Eingabemöglichkeiten für Hilspunkte (FL/FLT) bzw. für
Kreisdaten (FC/FCT)
4.3
: Detailformular 2
Enthält Eingabemöglichkeiten für Relativ-Bezüge (FL/FLT) bzw. für
Hilfspunkte (FC/FCT)
4.4
: Detailformular 3
Nur verfügbar bei FC/FCT, enthält Eingabemöglichkeiten für
Relativ-Bezüge
5
Hilfsbildfenster, in dem der jeweils aktive Eingabeparameter
grafisch dargestellt ist
6
Grafikfenster, in dem die programmierten Konturen sofort nach dem
Speichern des Formulars dargestellt werden
