Bearbeitungspositionen definieren
Grundlagen

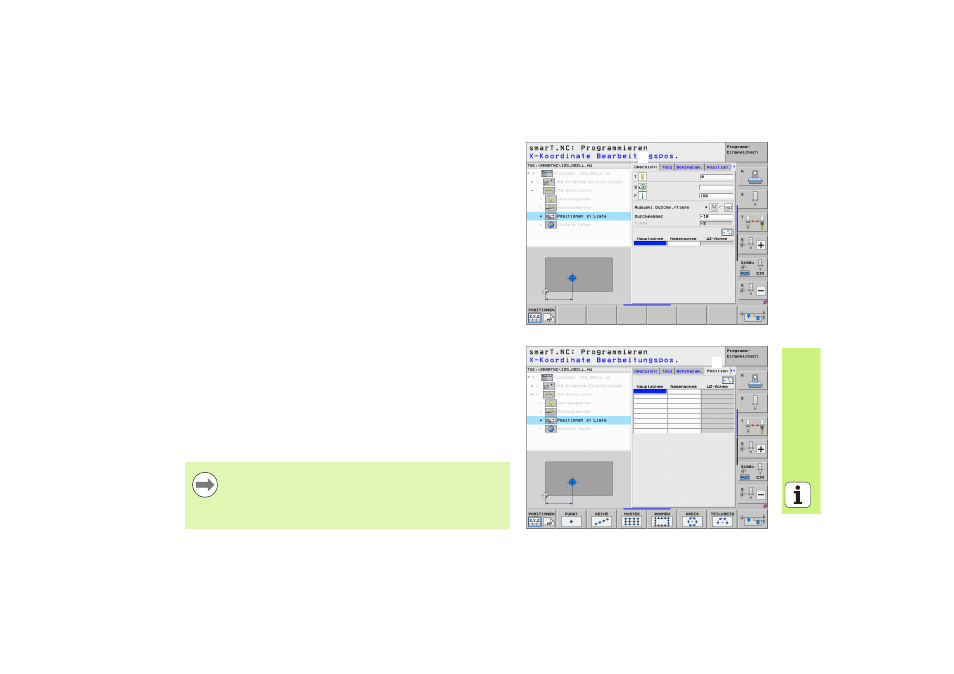

Bearbeitungspositionen können Sie direkt im Übersichts-Formular 1
des jeweiligen Bearbeitungsschrittes in kartesischen Koordinaten
definieren (siehe Bild rechts oben). Wenn Sie die Bearbeitung an mehr
als drei Positionen oder auf Bearbeitungsmustern durchführen wollen,
können Sie im Detailformular Positionen ( 2 ) bis zu 6 weitere – also
insgesamt bis zu 9 Bearbeitungspositionen – eingeben, oder alternativ
verschiedene Bearbeitungsmuster definieren.
Inkremental-Eingabe ist ab der 2. Bearbeitungsposition erlaubt.
Umschaltung per Taste I oder per Softkey möglich, die 1.
Bearbeitungsposition ist zwingend absolut einzugeben.
Besonders komfortabel definieren Sie Bearbeitungspositionen über den
Mustergenerator. Der Mustergenerator zeigt die eingegebenen
Bearbeitungspositionen sofort grafisch an, nachdem Sie die
erforderlichen Parameter eingegeben und gespeichert haben.
Bearbeitungspositionen, die Sie über den Mustergenerator definiert
haben, speichert smarT.NC automatisch in einer Punkte-Tabelle
(.HP-Datei), die Sie beliebig oft wiederverwenden können. Besonders
praktisch ist die Möglichkeit, beliebige, grafisch selektierbare
Bearbeitungspositionen auszublenden oder zu sperren.
Wenn Sie bereits auf älteren Steuerungen Punkte-Tabellen verwendet
haben (.PNT-Dateien), können Sie diese über die Schnittstellen einlesen
auch in smarT.NC verwenden.
1 1
1 2
Wenn Sie regelmäßige Bearbeitungsmuster benötigen,
verwenden Sie die Definitionsmöglichkeiten im
Detailformular Positionen. Wenn Sie umfangreiche und
unregelmäßige Bearbeitungsmuster benötigen, verwenden
Sie den Mustergenerator.
