2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-23

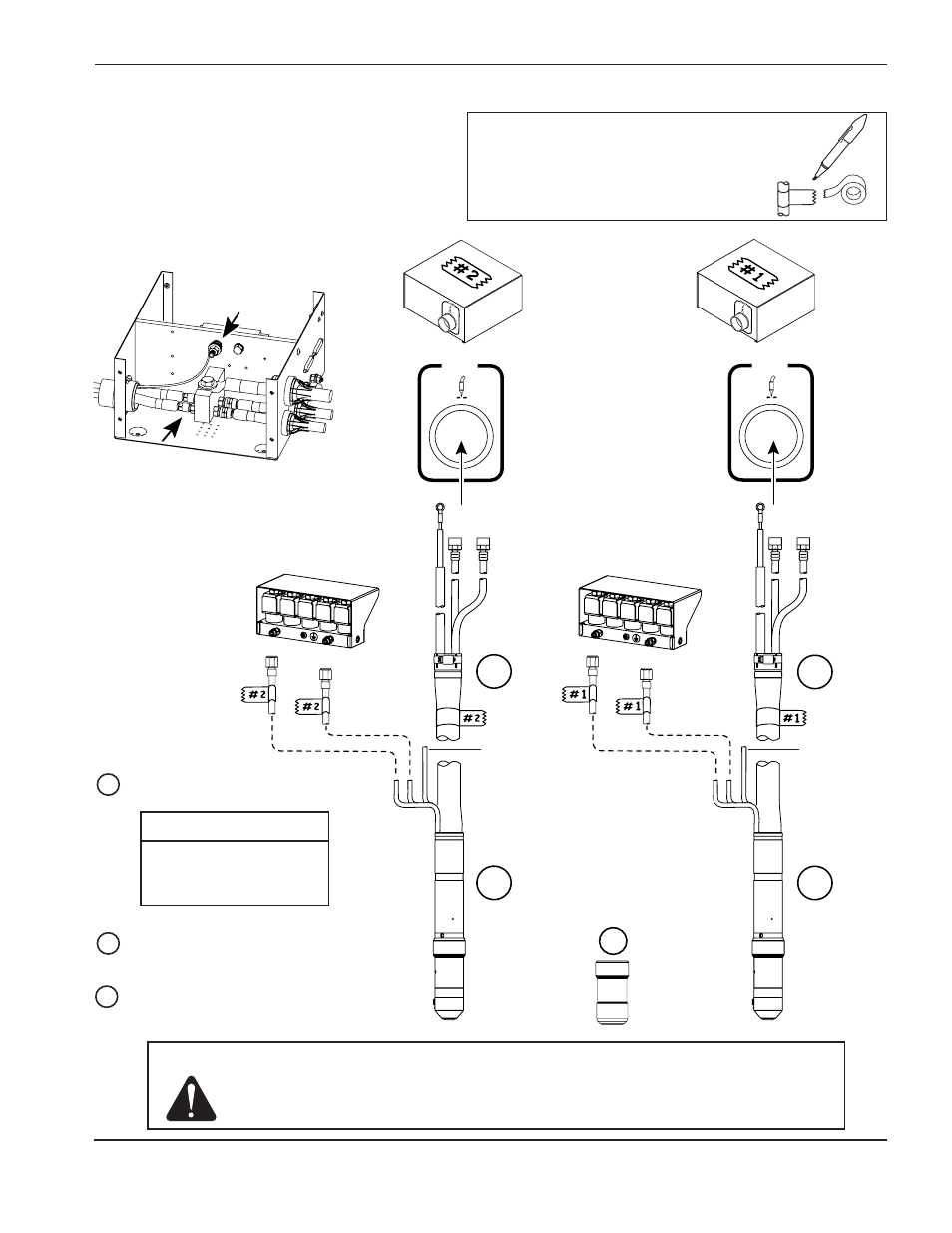

Installation von Brenner
und Schlauchpaket
Installationshinweise
Die Brennernummer an den Enden eines
jeden Gasschlauches und eines jeden
Brenner-Schlauchpakets markieren.
4070_11A
Torch Torch
2 4 a 2 4 b
2 6
2 5 b 2 5 a
Leitungsbaugruppen 24
Teile-Nr. Länge
128890 1.8 m (6 ft)
128891 3.0 m (10 ft)
128892 4.5 m (15 ft)
Plasmagas-
Lüftung
Brenner Nr. 1 Brenner Nr. 2
Kompletter Brenner – 228048 25
Brennerbuchsenstecker –
129982
26
Plasmagas-
Lüftung
Vorsicht: Das ungeschützte Ende des Plasmagas-Entlüftungsschlauches so verlegen,
dass es den durch das Lochstechen entstehenden Funken nicht ausgesetzt
ist, um eine Entzündung und mögliche Beschädigung des
Brennerschlauchpakets zu vermeiden.
