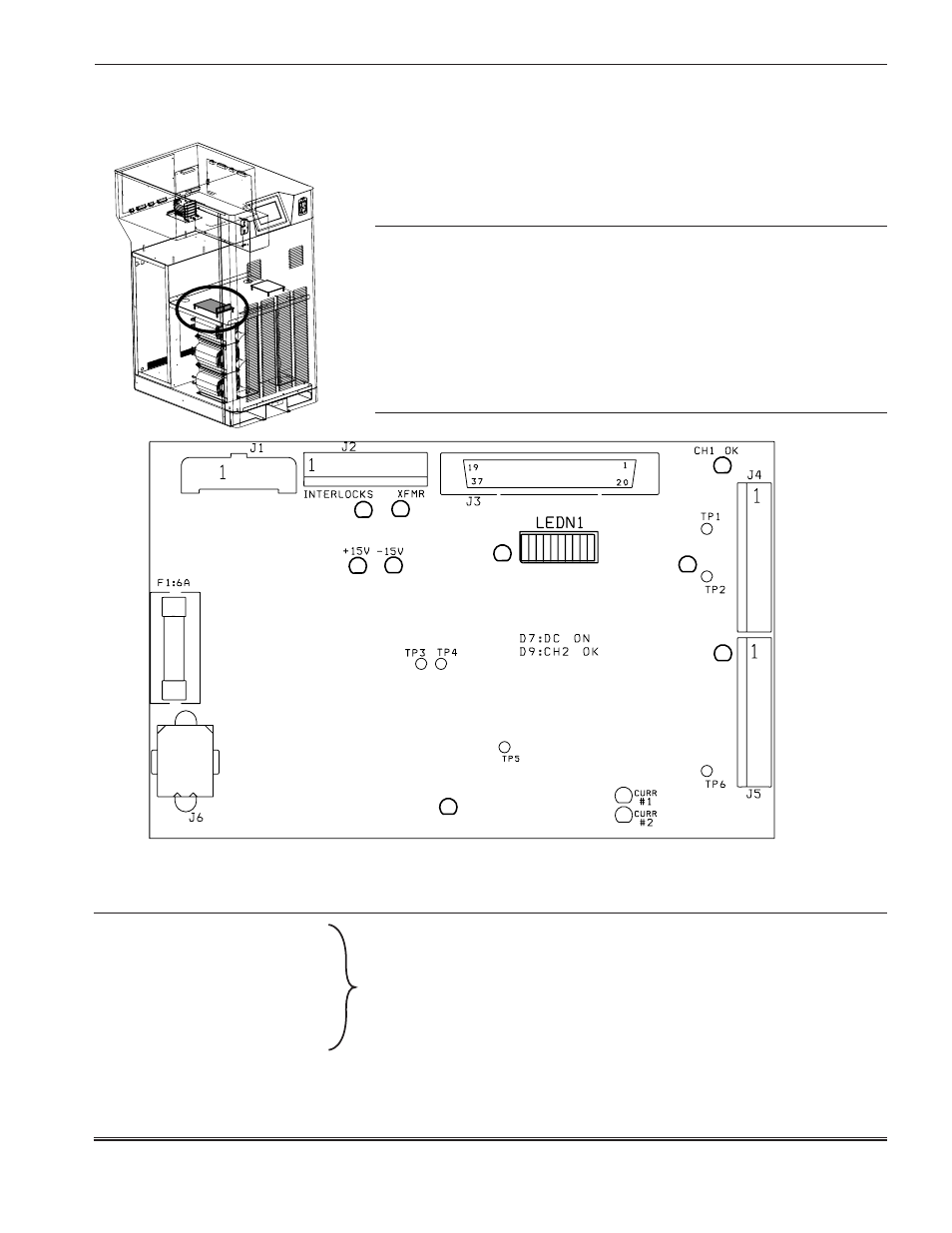

Statusanzeigen auf der Steuer-Baukarte PCB3
L EDN-Liste der Steuer-Baukarte
LEDN1 Name des Signals Funktion
L EDN1-A 160 -Ampere-Anwahl
LEDN1-B 80 -Ampere-Anwahl
LEDN1-C 40 -Ampere-Anwahl
LEDN1-D 20 -Ampere-Anwahl Wird in Kombination verwendet, um das Stromniveau einzustellen
LEDN1-E 10 -Ampere-Anwahl
LEDN1-F 5 -Ampere-Anwahl
LEDN1-G 2.5 -Ampere-Anwahl
LEDN1-H 1/10 Strom, dividiert den Strom mit 10. Wird bei niedriger Amperezahl verwendet, um zur besseren Funktion
einen Chopper abzuschalten.
LEDN1-I Chopper-Lüfter EIN
L EDN1-J Hauptschütz
0 4 1 6 0 5 R A e p s
D13
D14
D12
D6 D5
D3 D2
D1
D4
D7
D9
A J
L ED-Liste der Steuer-Baukarte
LED Beschreibung des Signals/Funktion
D1 Chopper Nr. 1 Temperatur OK
D2 Verriegelungen OK, Abdeckungen an ihrem Platz
D3 Transformator-Temperatur OK
D5 Stromanzeige, +15 Volt
D6 Stromanzeige, -15 Volt
D7 DC-Ausgang EIN, gibt den Choppern das Signal zum Einschalten
D9 Chopper Nr. 2 Temperatur OK
D12 Strom Nr. 1, Strom von Chopper Nr. 1 festgestellt
D14 Strom Nr. 2, Strom von Chopper Nr. 2 festgestellt
WARTUNG
