INBETRIEBNAHME
3-10
HyPerformance HD4070
Betriebsanleitung

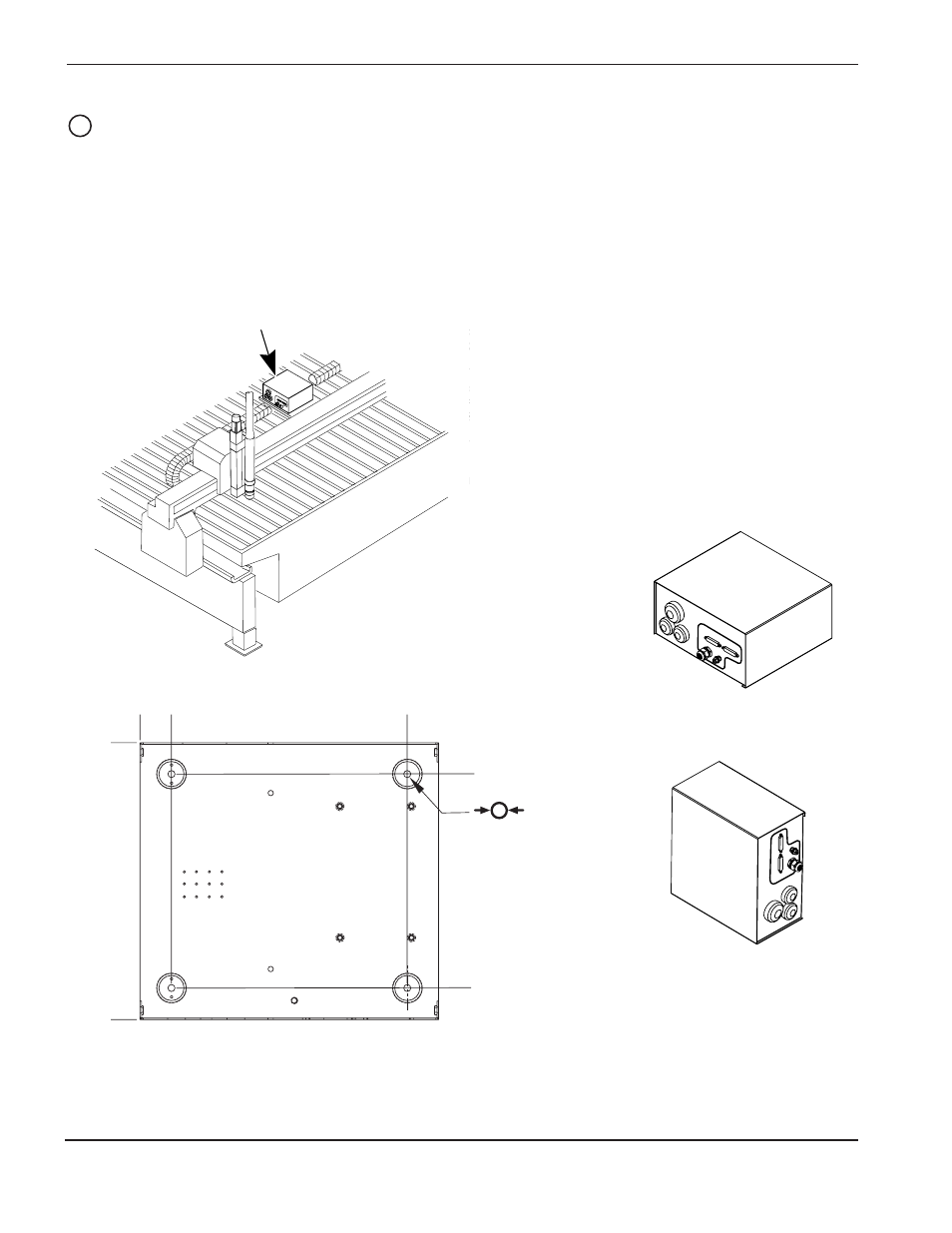

Montage der Zündkonsolen-Baugruppe
• Zündkonsole auf dem Portal (Brücke) montieren. Genügend Raum zum Abnehmen des Oberteils zu
Servicezwecken freilassen. Die maximale Leitungslänge zwischen Zündkonsole und Brenner beträgt 4,5 m.
• Zündkonsole horizontal montieren, oder wie unten gezeigt in vertikaler Stellung.
• 2-Brenner-Systeme: Für die 2-Brenner-Anlage sind 2 Zündkonsolen erforderlich.
3
Vertikale Installation
Horizontale Installation
4070.19
0
0
4070.21
32 mm
270 mm
32 mm
248 mm
279 mm
7 mm
